05. VMware : PortForwarding & Windows RDP 설정

원격 데스크톱 프로토콜 (Remote Desktop Protocol, RDP)

• 마이크로소프트사가 개발한 사유 프로토콜로, 다른 컴퓨터에 그래픽 사용자 인터페이스를 제공하는 프로토콜
• 클라이언트는 윈도우 모바일을 비롯한 대부분의 마이크로소프트 윈도우 버전에 포함되어 있음
• 기본적으로 TCP 포트 3389을 사용



1. Virtual Network 설정

NAME	IP	Port
Host PC	192.168.0.138
W2K19-AD	10.0.0.1	65004
W2K19-MEM1	10.0.0.2	65005
W2K19-MEM2	10.0.0.3	65006

1.1. VMware Port Forwarding 설정

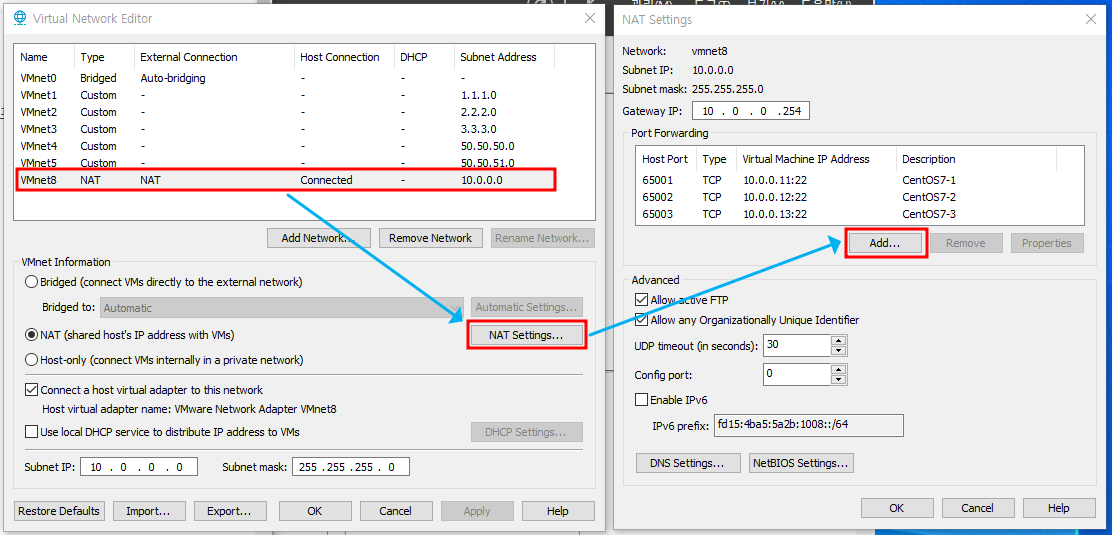

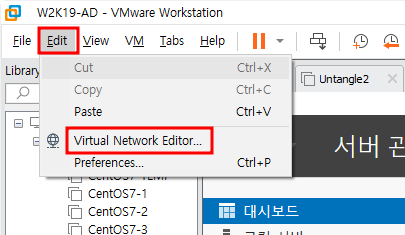

※ VMware 좌측 상단 Edit → Virtual Network Editor 오픈



※ Change Settings 클릭

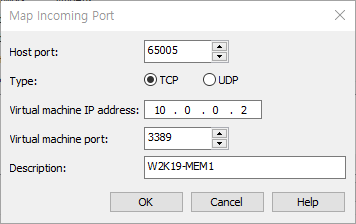

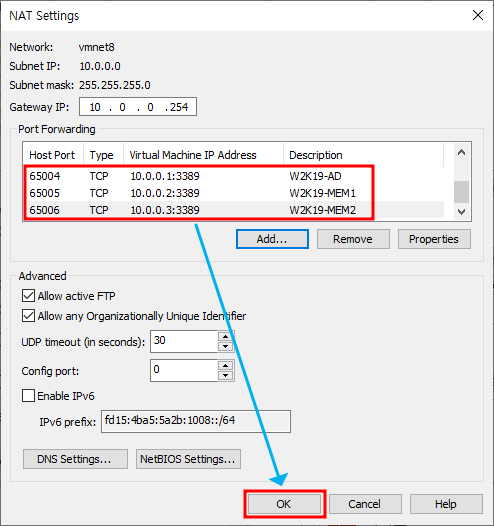

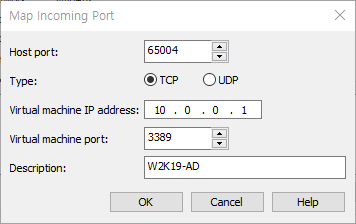

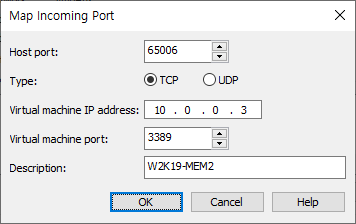

※ NAT - Port Forwarding 세팅





※ 세팅 확인 후 OK



1.2. HostPC 원격 접속 사용 설정

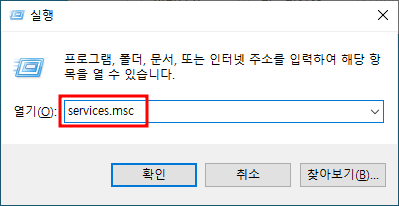

※ 실행 → 서비스 설정 창 오픈 (services.msc)

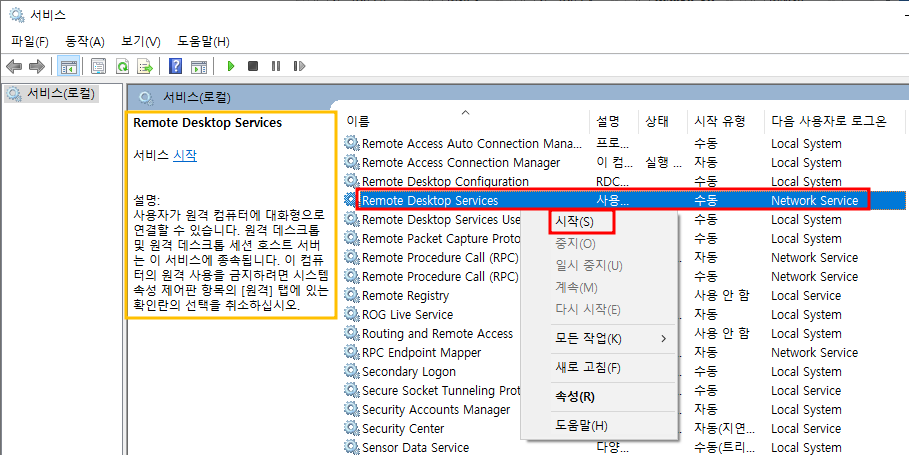

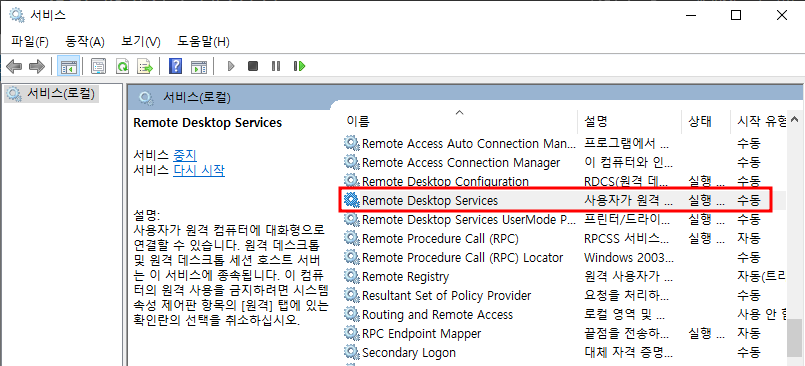

※ Remote Desktop Service 시작



1.3. HostPC 방화벽 설정

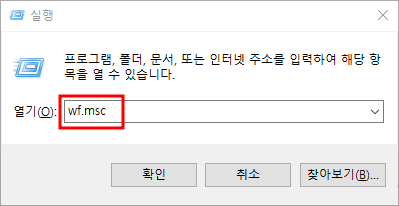

※ 실행 → Windows Defender 방화벽 창 오픈 (wf.msc)

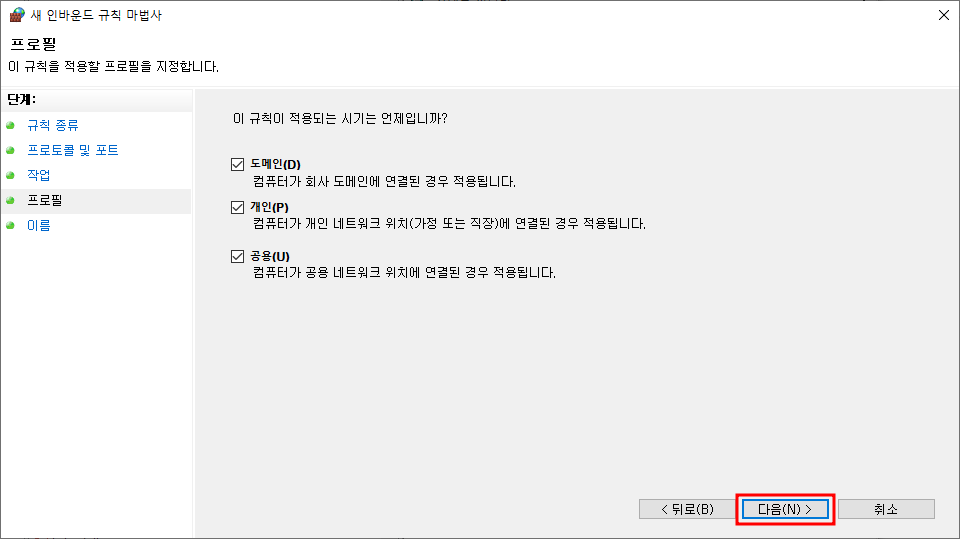

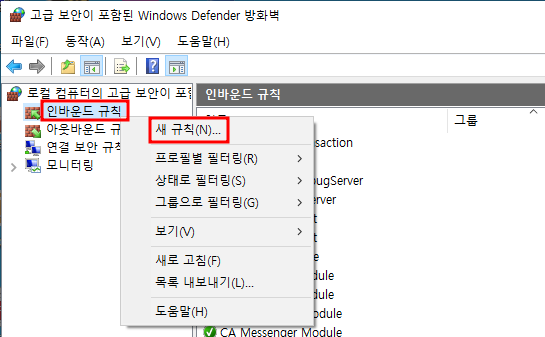

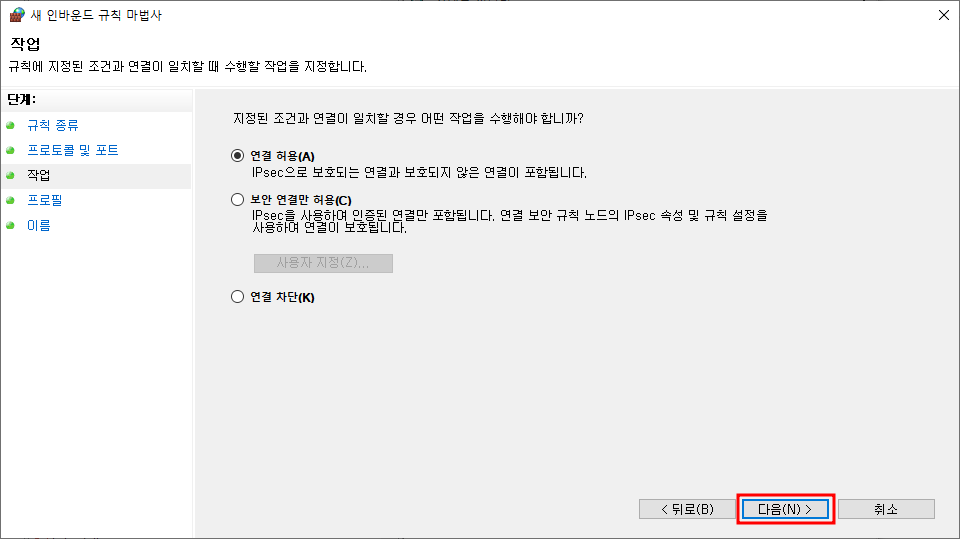

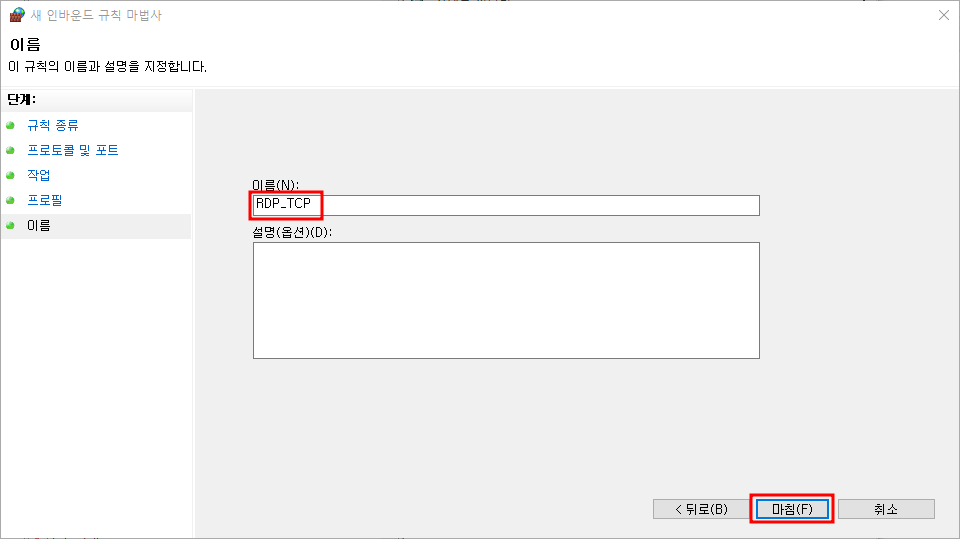

※ 인바운드 규칙 추가

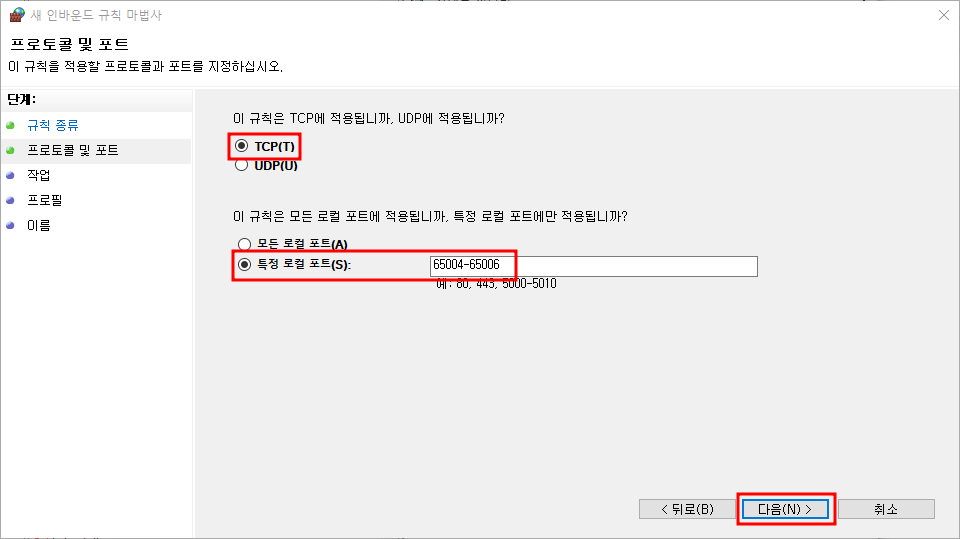

※ 접속 허용할 포트 오픈 (TCP)

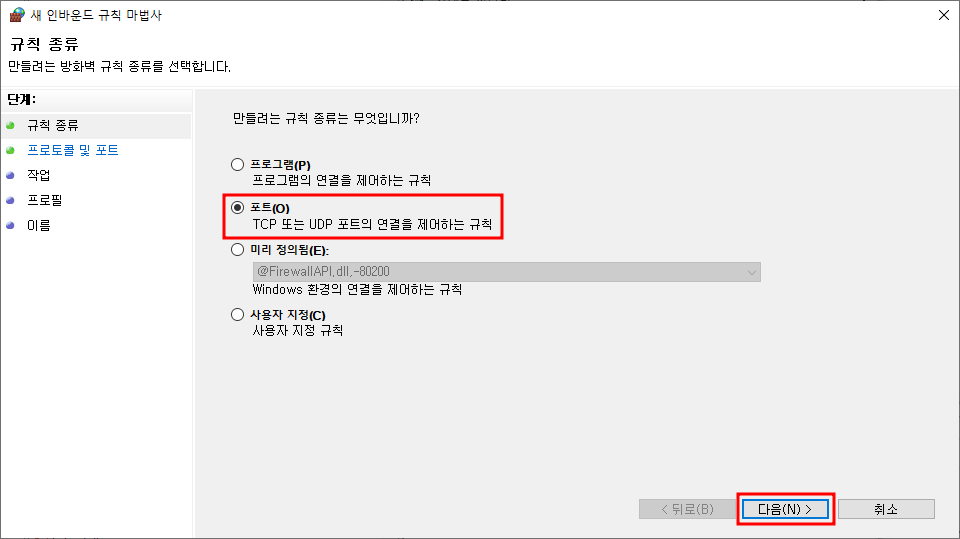

포트 선택



포트 입력

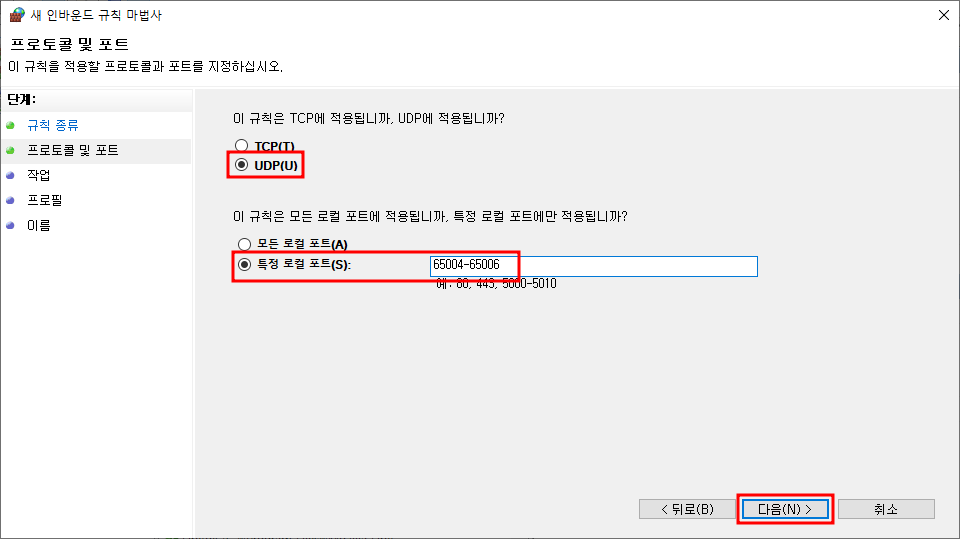

※ UDP도 위와 동일하게 포트 오픈

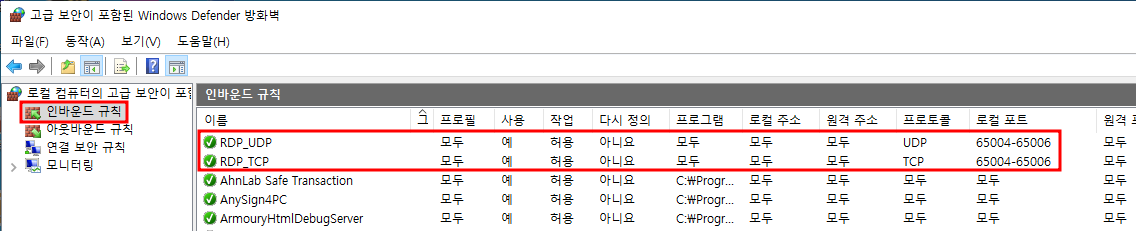

※ 방화벽 설정 확인



2. Virtual Machine 설정

2.1. 가상 머신 설정

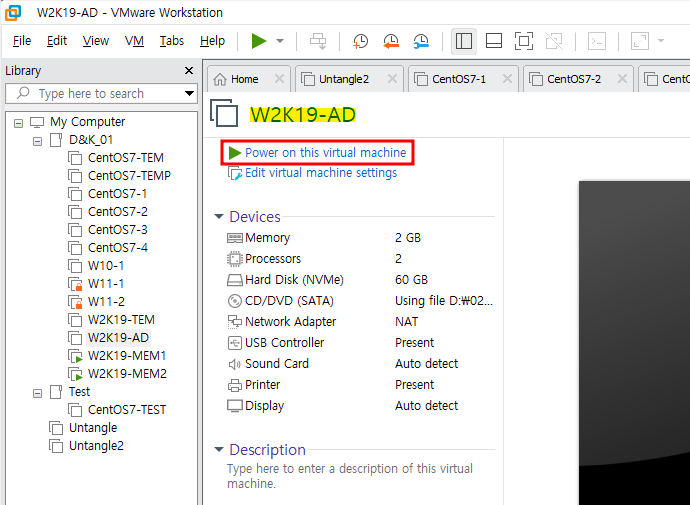

※ VMware에서 원격 접속 설정할 가상 머신 켜기



※ 시작 → 설정

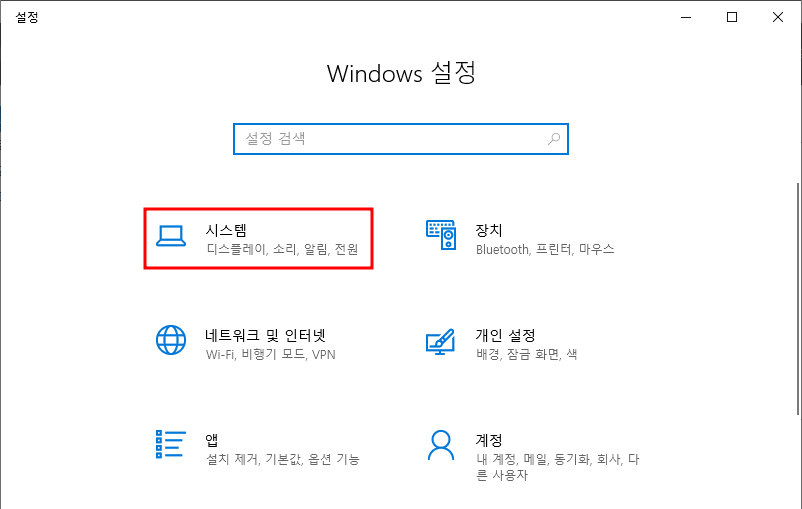

※ 설정 → 시스템

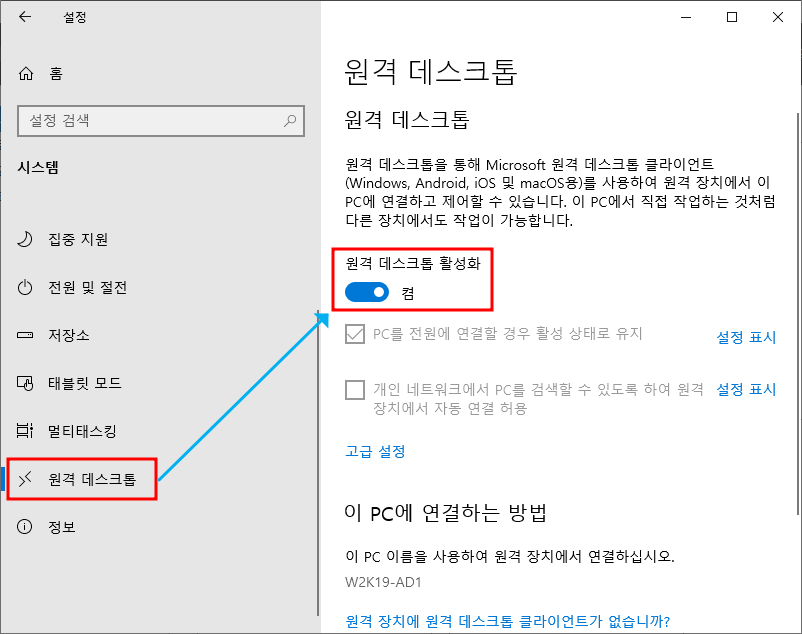

※ 원격 데스크톱 활성화 켜져있는지 확인

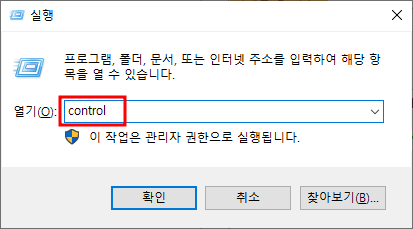

※ 실행 → 제어판 오픈 (control)

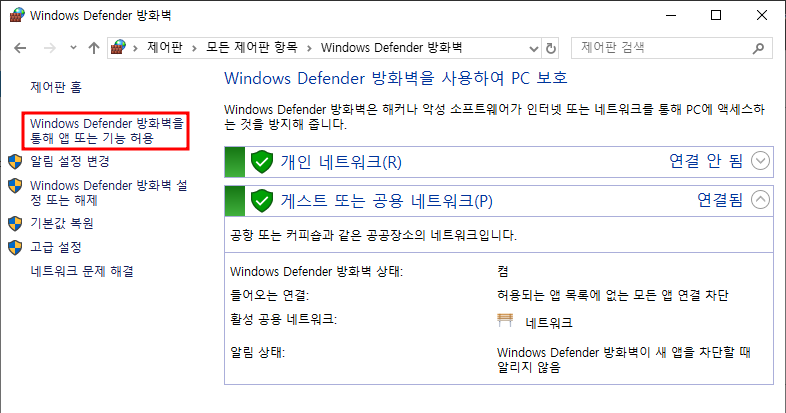

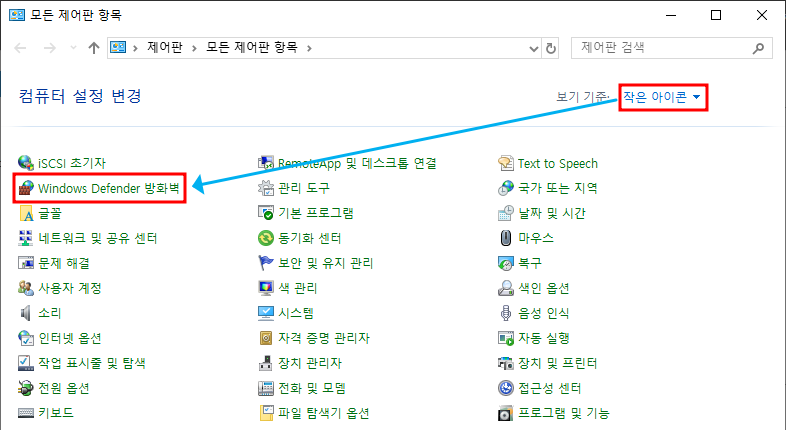

※ 방화벽 설정 창 오픈

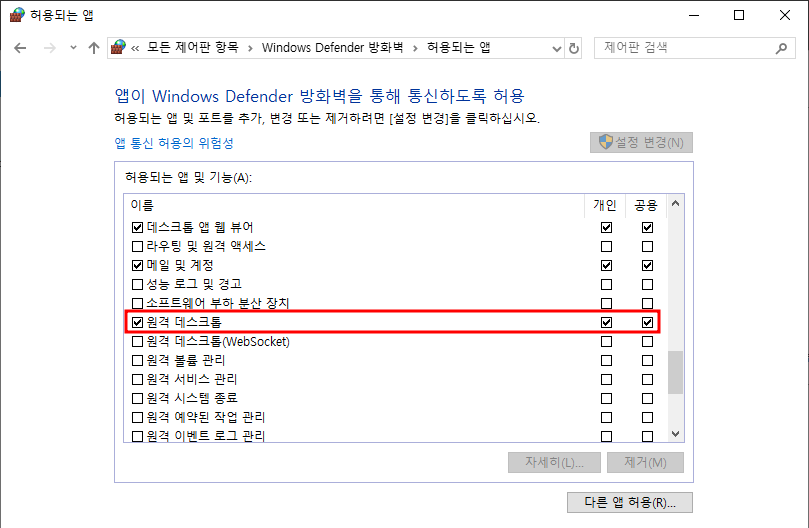

※ 앱 또는 기능 방화벽 설정 창 오픈



※ 원격 데스크톱 체크 되어있는지 확인



※ 실행 → 서비스 설정 창 오픈 (serivces.msc)



※ Remote Desktop Services 실행



2.2. 접속 테스트 (Host PC)

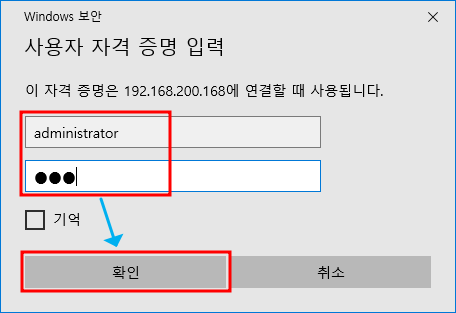

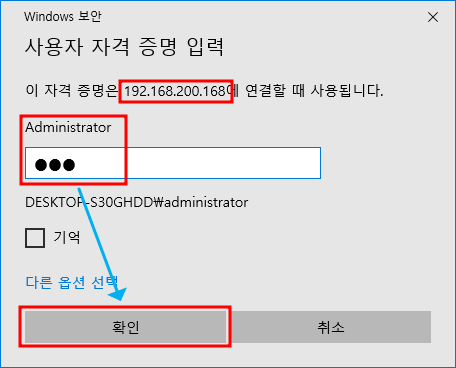

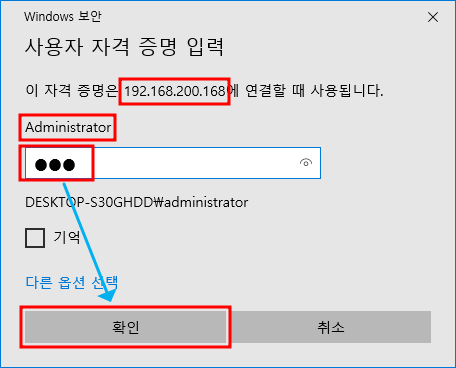

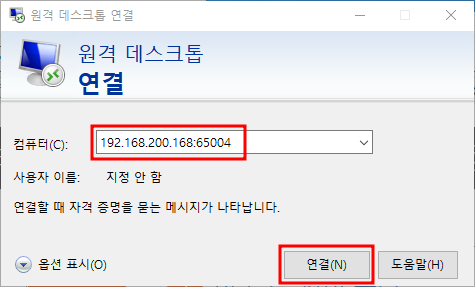

※ HostPC에서 원격 데스크톱 접속 테스트

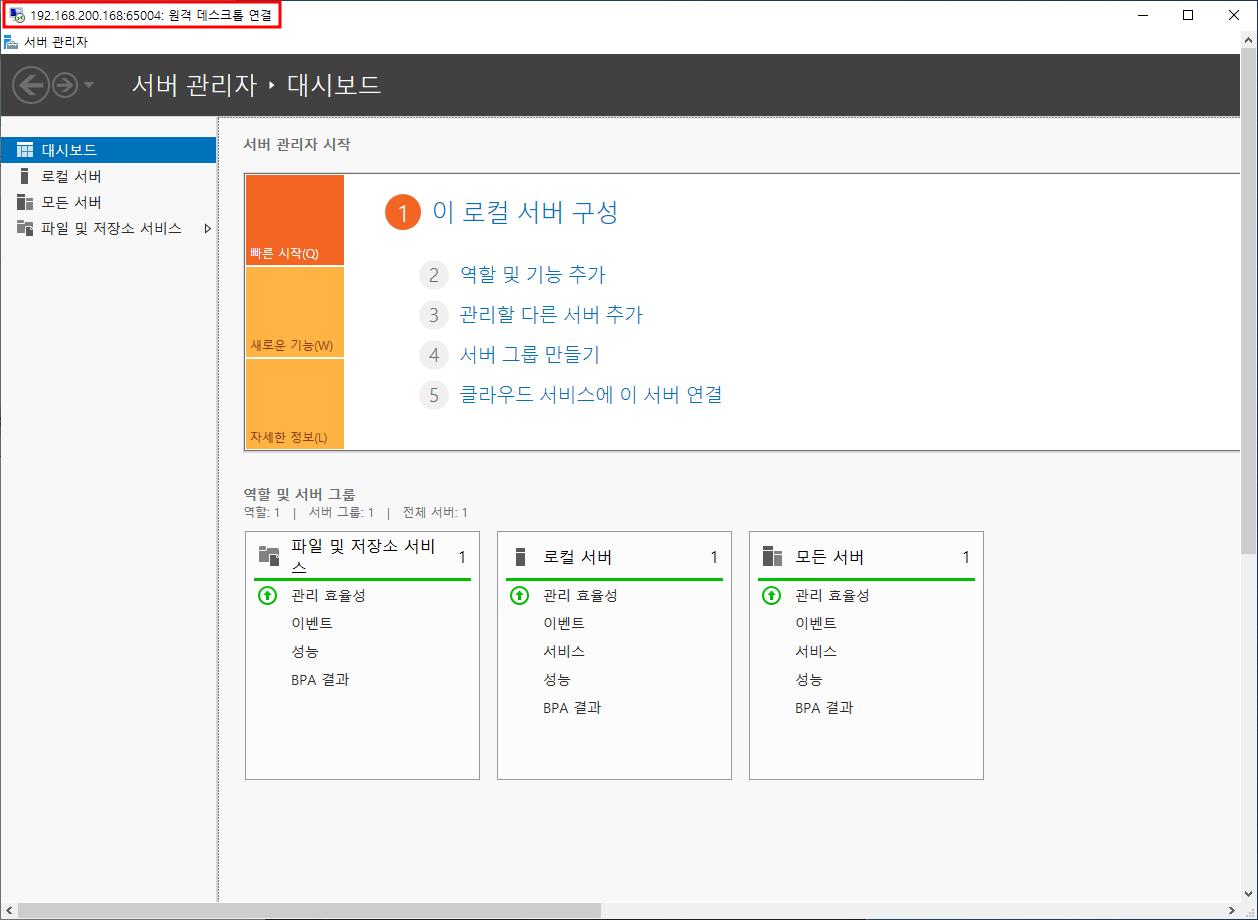

W2K19-AD (port: 65004)





※ 접속 성공



※ W2K19-MEM1 동일하게 설정 후 테스트 진행

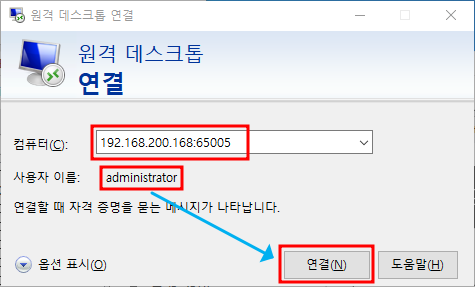

W2K19-MEM1 (port: 65005)

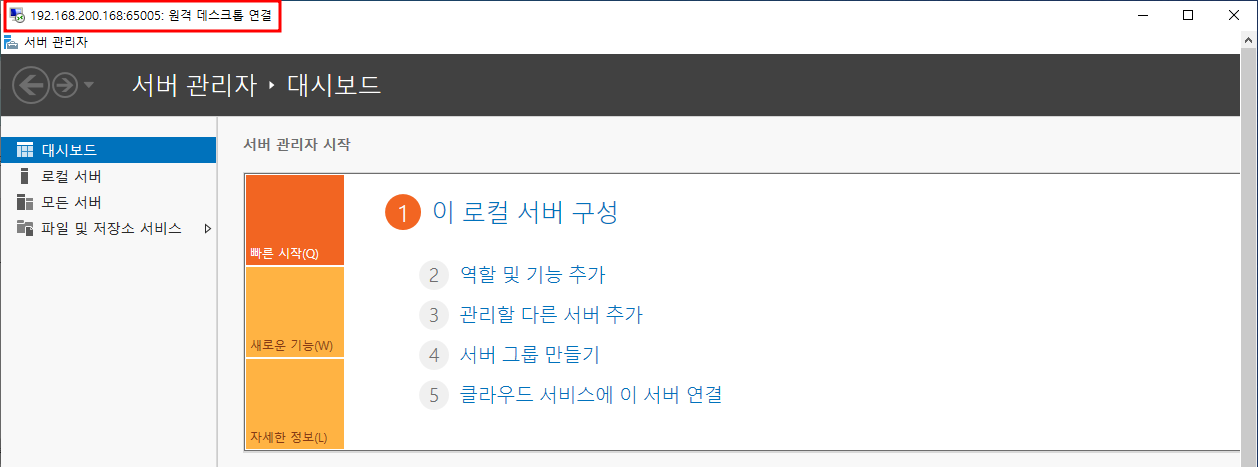

※ 접속 성공



※ W2K19-MEM2 동일하게 설정 후 테스트 진행

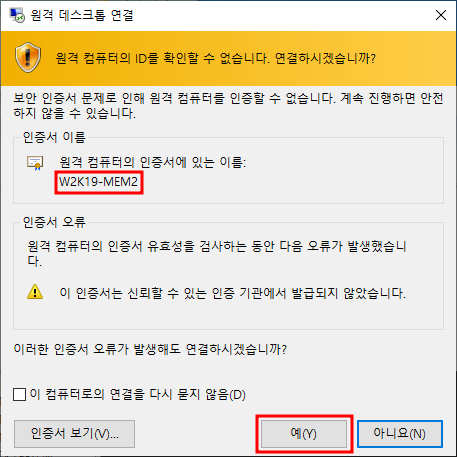

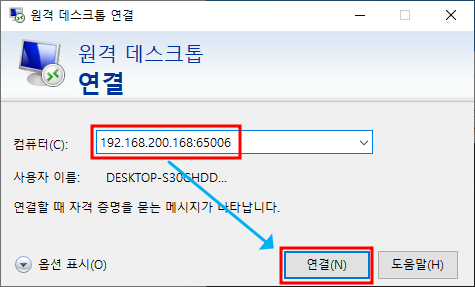

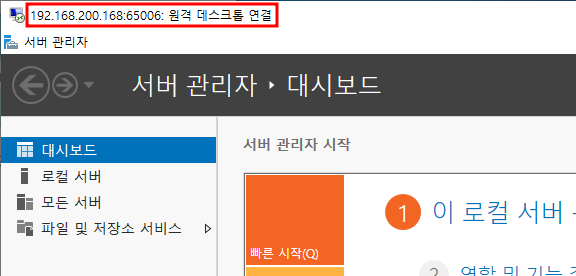

W2K19-MEM2 (port: 65006)





※ 접속 성공



---
