01. VMware Workstation 네트워크 환경 구성

1. 가상 네트워크 종류

• NAT(Network Address Translation)
  • 한정된 하나의 공인IP를 여러개의 내부 사설 IP로 변환하여 공인 IP를 절약하고, 외부 침입에 대한 보안성을 높이기 위한 기술. 인터넷선에 할당되어 있는 하나의 IP를 여러 명이 사용하기 위해 사용됩니다. 내부 사설 IP를 사용함 으로서 보안성이 향상되고 장비에 연결된 PC 관리가 쉬워진다.
  • 가상머신과 실제 PC, 가상머신과 가상머신 통신이 가능하다.
  • 이더넷 카드와 연결되어 있으며, 외부 네트워크와 연결되어 인터넷 사용이 가능하다.
• Host-Only
  • 외부와 단절된 네트워크로 내부의 가상머신과 가상머신, 또는 가상머신과 실제 PC와 통신이 가능하다.
• Bridged
  • 컴퓨터가 스위치 허브로부터 자신의 IP 대역과 동일한 IP 주소를 가상 머신 대신 받아오는 형태의 네트워크
  • 실제 네트워크(이더넷) 카드의 일정 부분을 빌려 공유해서 사용하는 네트워크로, 실제 네트워크 카드와 동일한 IP 대역을 사용해야 한다.
  • 가상머신의 외부에 직접적으로 노출이 되어있어 위험성이 높다.
  • 가상머신끼리의 통신, 인터넷 사용이 가능하다.

---

2. Virtual Machine Network 설정

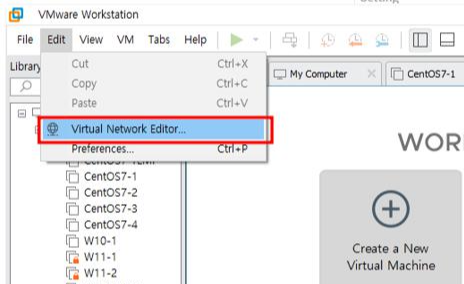

VMwawre Workstation의 Edit > Virtual Network Editor에서 Network를 설정



Virtual Network Editor 창 왼쪽 하단의 Change Settings 를 클릭하여 관리자 권한 획득



2.1. Host-only 설정

1. Host-only로 설정
2. Host PC와 가상머신 연결을 위해 해당 부분 체크 (체크 해제할 경우 실제PC에서 해당 어댑터 확인 및 연결 불가)
3. 가상머신에 IP address를 DHCP 방식으로 배포. 사용하지 않아 체크 해제



그 외, Subnet IP, Subnet mast 설정

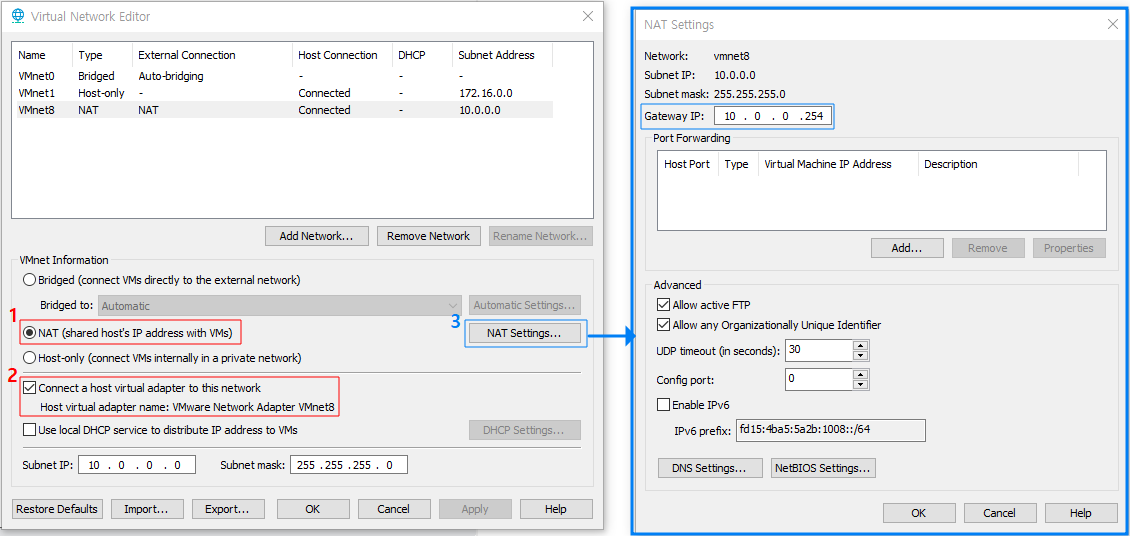

2.2. VMnet8 NAT 설정

1. NAT로 설정한다.
2. Host PC와 가상머신 연결을 위해 해당 부분 체크
3. NAT Settings 클릭하여 Gateway 주소 설정



2.3 HostPC Network 설정

실행창에 ncpa.cpl 입력하여 네트워크 연결 설정 창 열기



• NAT 설정

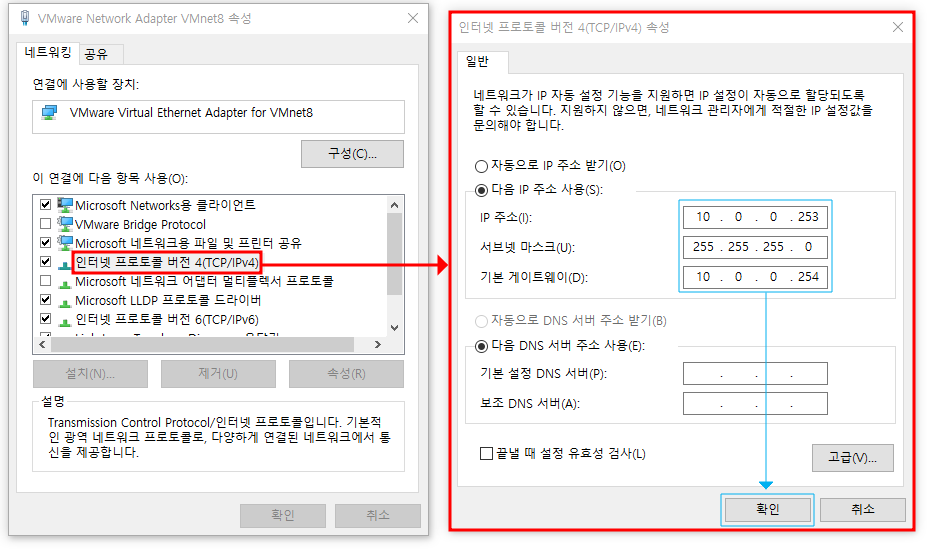

• VMnet8 카드 우클릭하여 속성 창 열기
• 인터넷 프로토콜 버전 4(TCP/IPv4) 속성창 열어서 IP 주소 설정

• Host-Only 설정

• 위와 동일하게 VMnet1 카드 우클릭하여 속성 창 열기
• 인터넷 프로토콜 버전 4(TCP/IPv4) 속성창 열어서 IP 주소 설정

---
