1. Virtual Machine으로 Proxy, Web, DNS, FTP 구성

구성도

Host	CentOS7-1	CentOS7-2	CentOS7-3	W2K19-AD	W10-1
IP	10.0.0.11	10.0.0.12	10.0.0.13	10.0.0.1	10.0.0.101
SM	255.255.255.0
DG	10.0.0.254
IP(Host-only	172.10.0.1	172.10.0.2	172.10.0.3	172.10.0.4
DNS	mhan.xyz
ROLES	Proxy 보조DNS FTP(Passive)	WEB(Main) 보조DNS Mail	WEB(Main) 보조DNS NFS	WEB(Main) 주DNS	Test



1. Network 카드 추가

1.1. Linux

• CentOS7-1, CentOS7-2, CentOS7-3

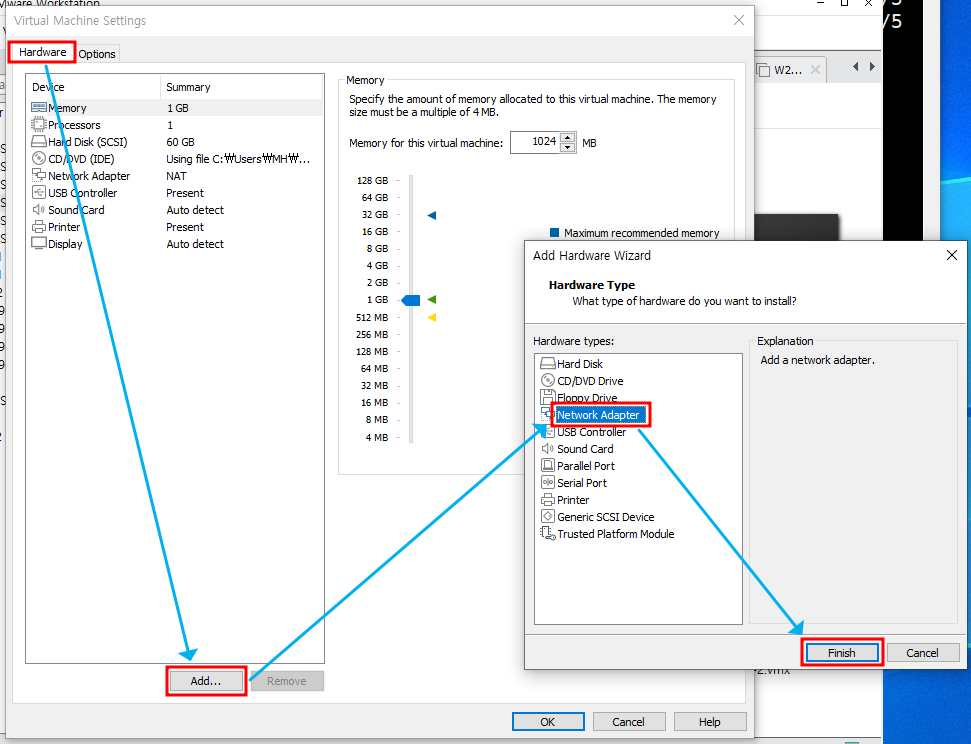

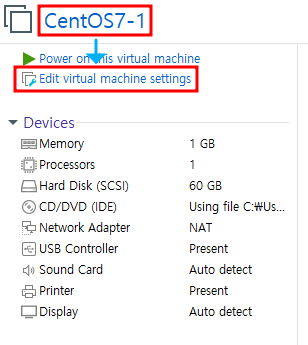

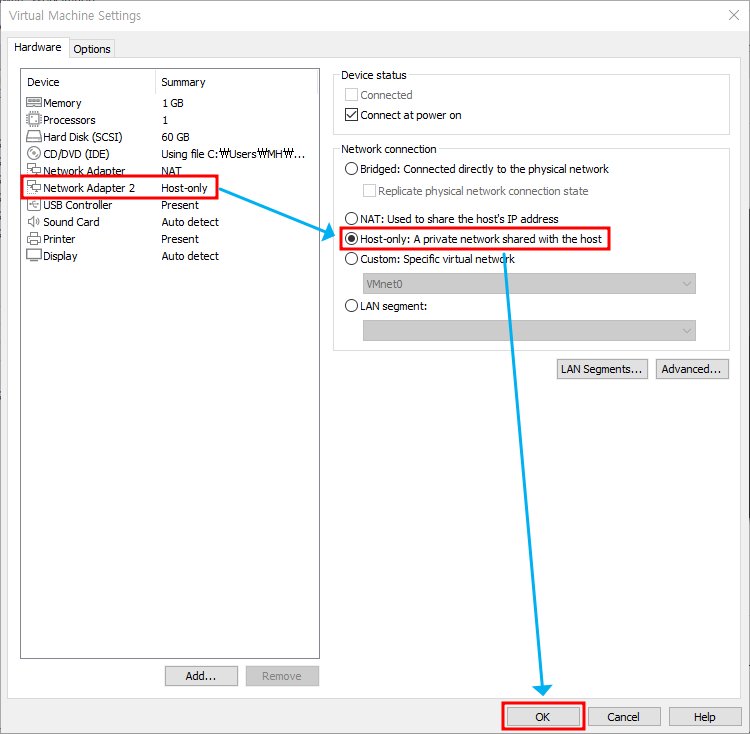

※ Virtual Machine의 Setting창 오픈



※ Hardware → Add → Network Adapter 추가



※ 추가한 Network Adapter Host-only로 설정

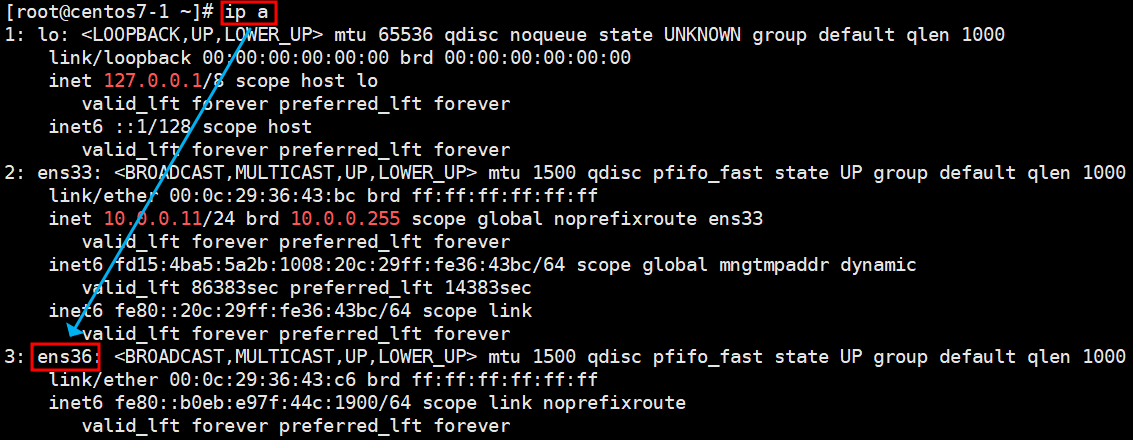

※ ip a 명령어 이용해서 네트워크 카드 번호 확인



※ 기존에 있던 네트워크 설정 파일 ifcfg-ens33을 ifcfg-ens36으로 복사하여 사용



※ 복사한 설정 파일 수정



CentOS7-1/CentOS7-2/CentOS7-3

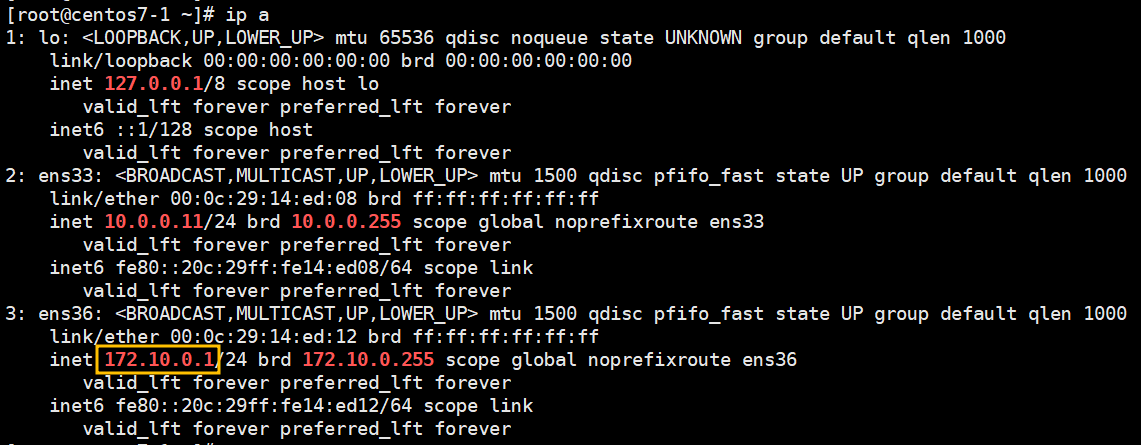

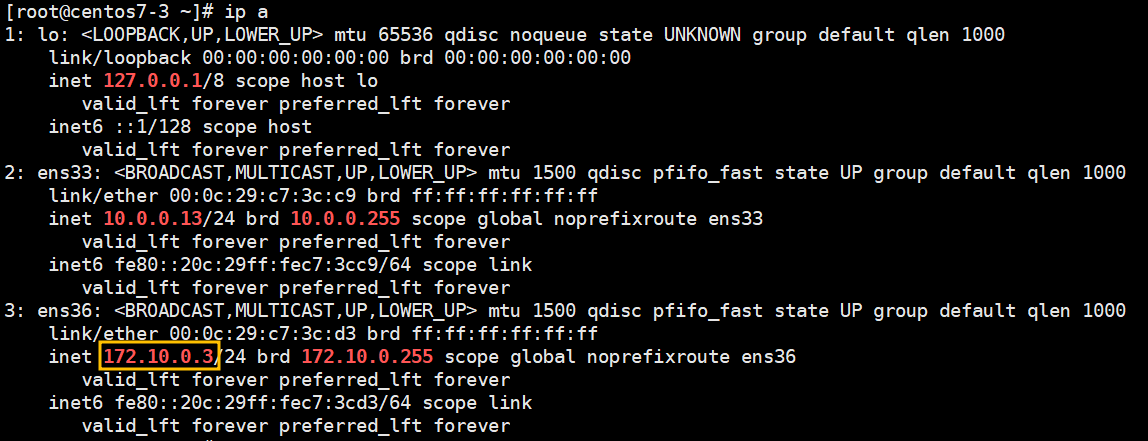

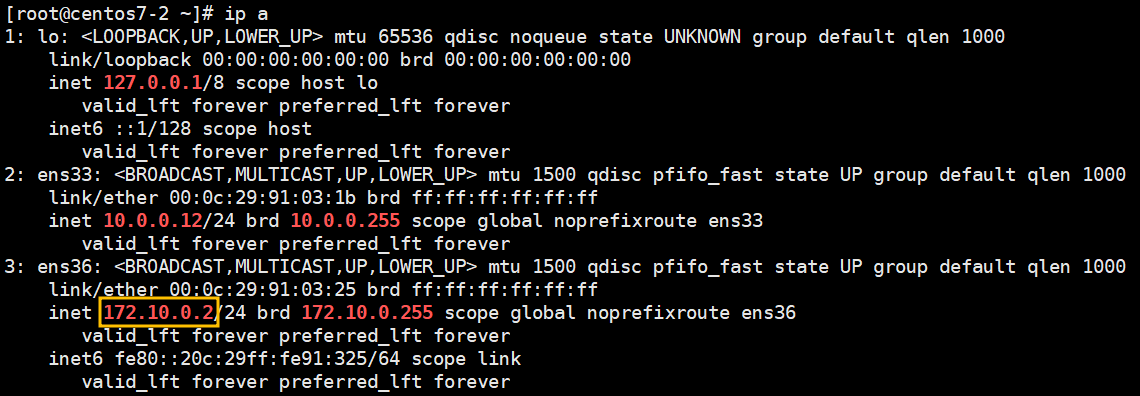

※ ip a 명령어 이용하여 IP 정상적으로 받아왔는지 확인

CentOS7-1



CentOS7-2



CentOS7-3

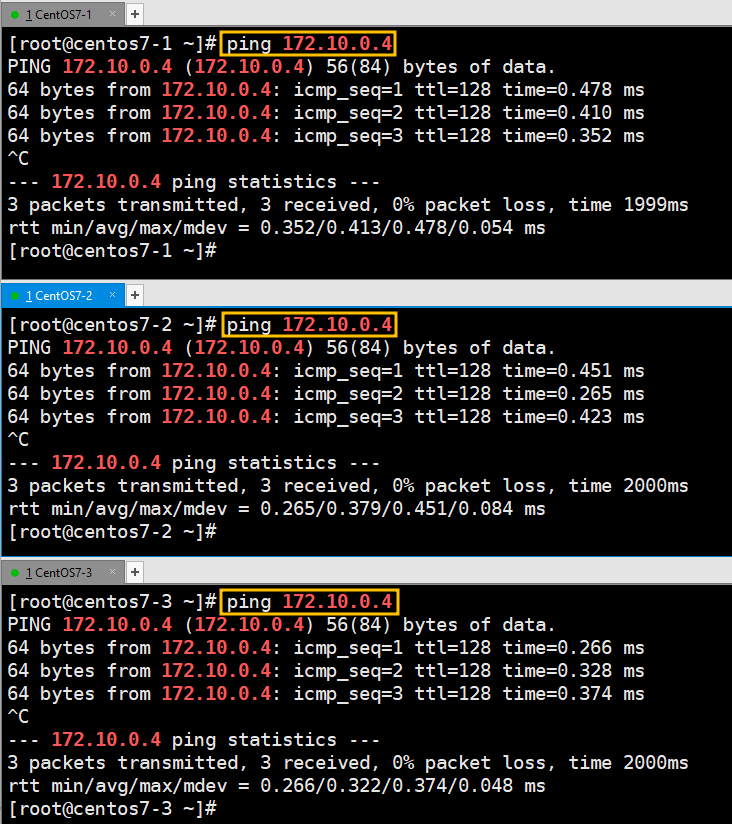

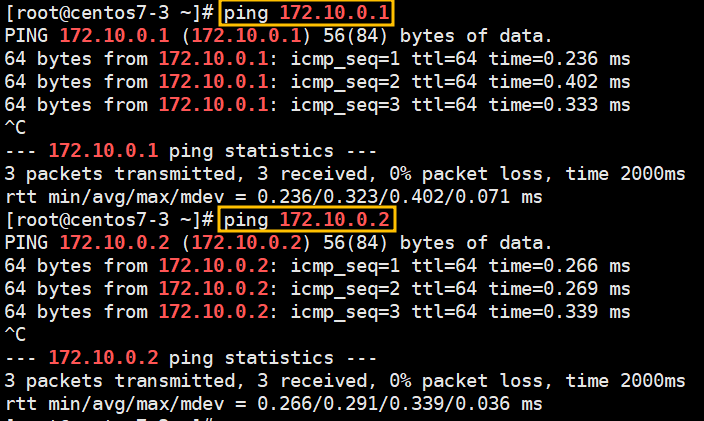

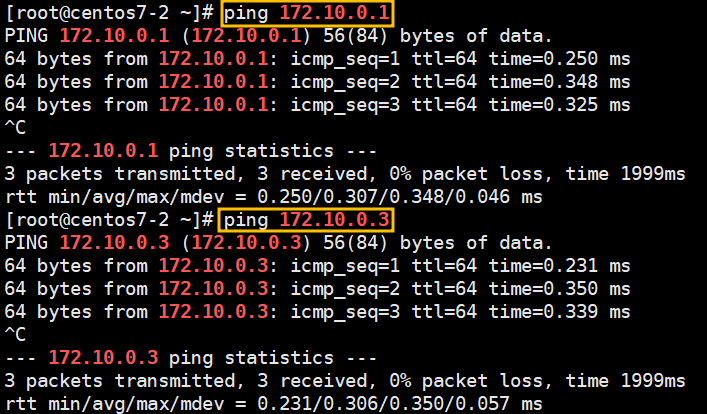

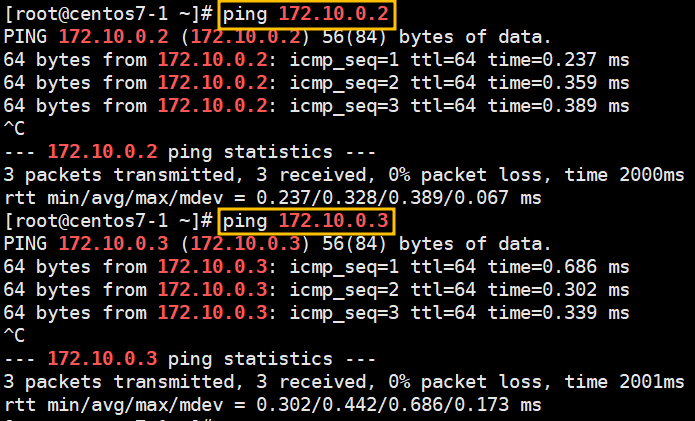

※ ping Test 진행

CentOS7-1



CentOS7-2



CentOS7-3



1.2. Windows

• W2K19-AD

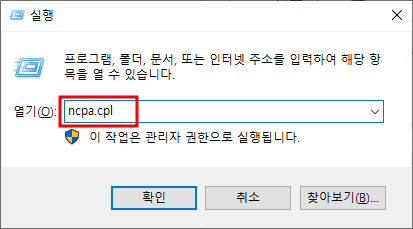

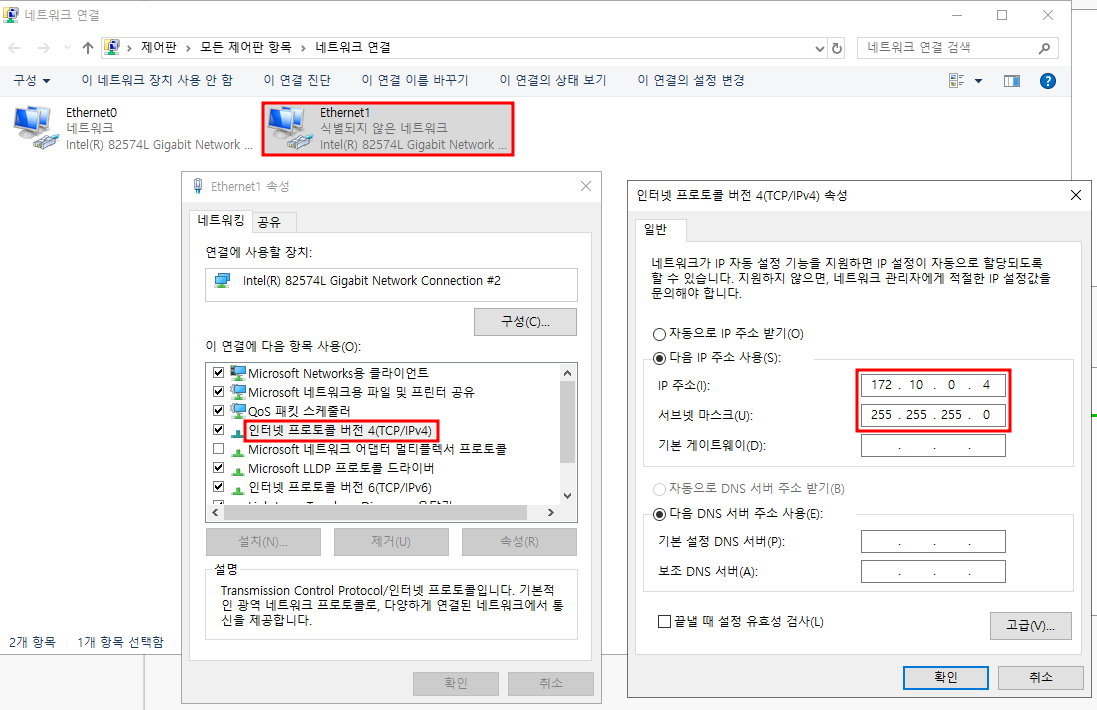

※ 실행 → 네트워크 설정 창 오픈



※ IP 설정

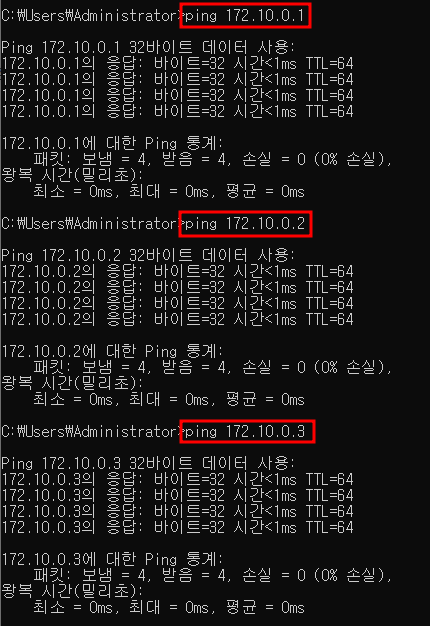

※ ping 테스트



---

2. Proxy Server 설정

• CentOS7-1

※ haproxy 설치

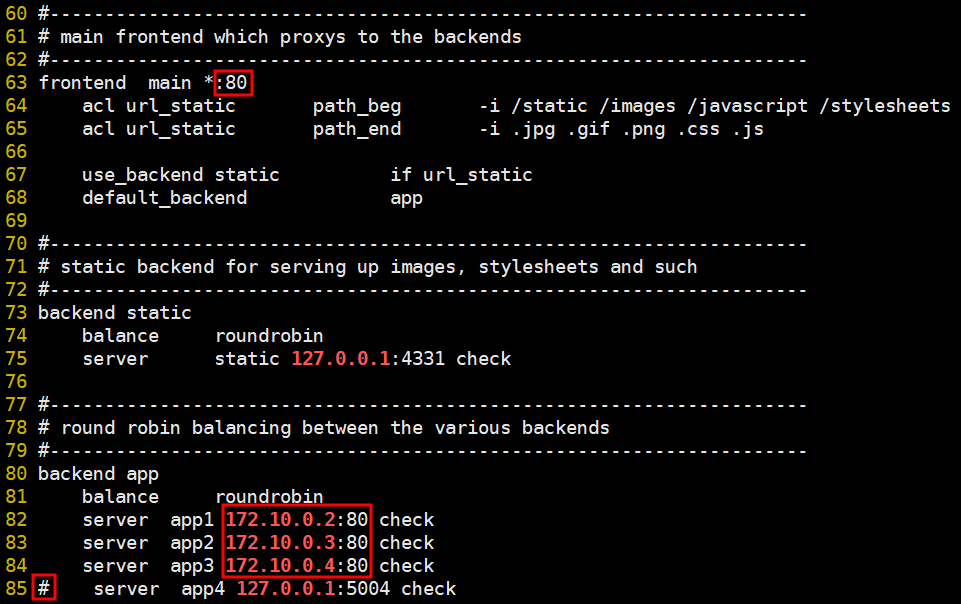

※ /etc/haproxy/haproxy.cfg 파일 수정





※ 방화벽 오픈 (port: 80)



※ proxy 실행



3. Web 설정

3.1. Linux

• CentOS7-2, CentOS7-3



※ 웹 서버 설치



※ /var/www/html 아래에 index.html 파일 생성

CentOS7-2 / CentOS7-3

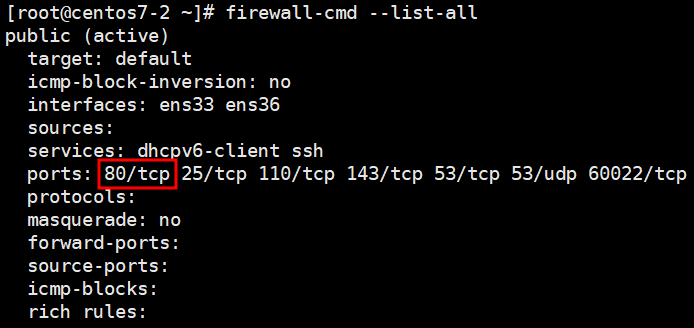

※80 포트 오픈

# firewall-cmd --permanent --add-port=80/tcp

# firewall-cmd --reload

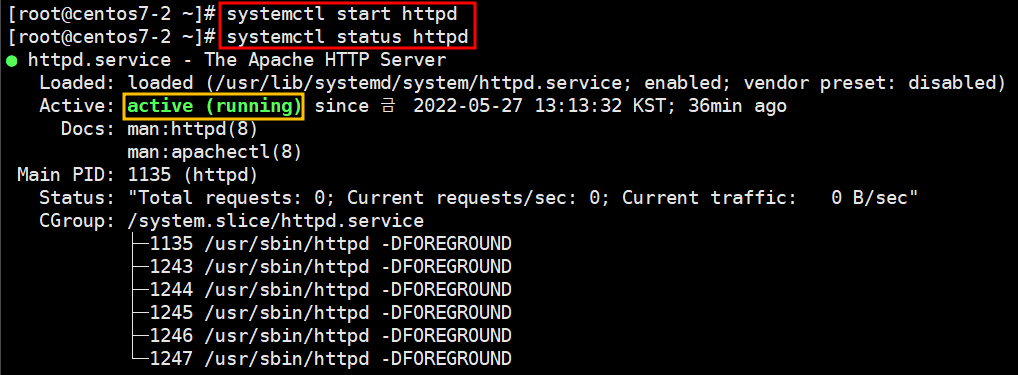

※ 아파치 웹 서비스 실행 및 확인



3.2. Windows

• W2K19-AD

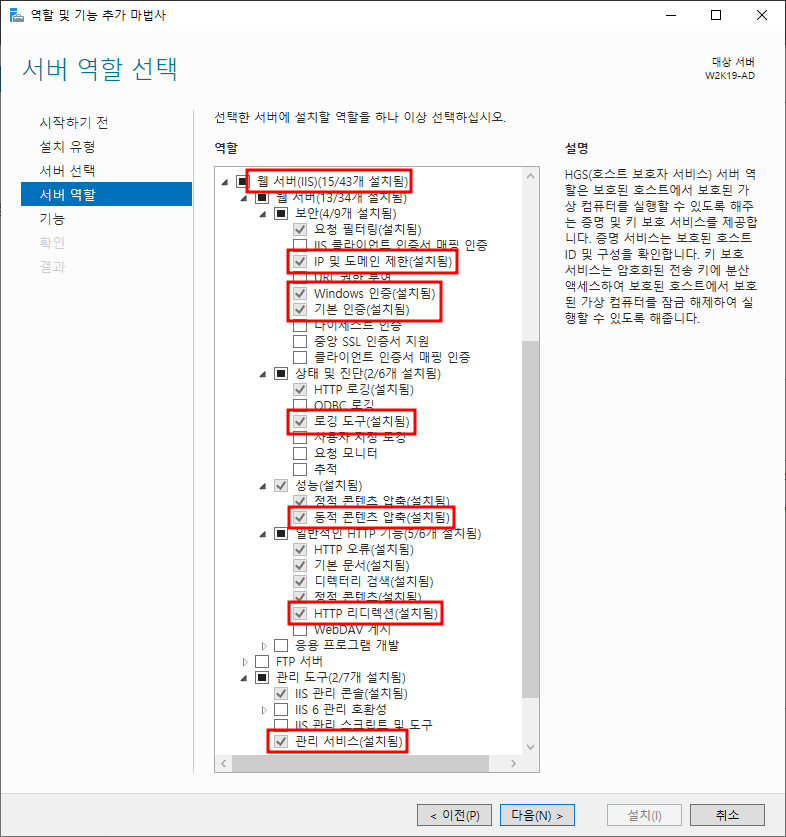

※ 기능 설치

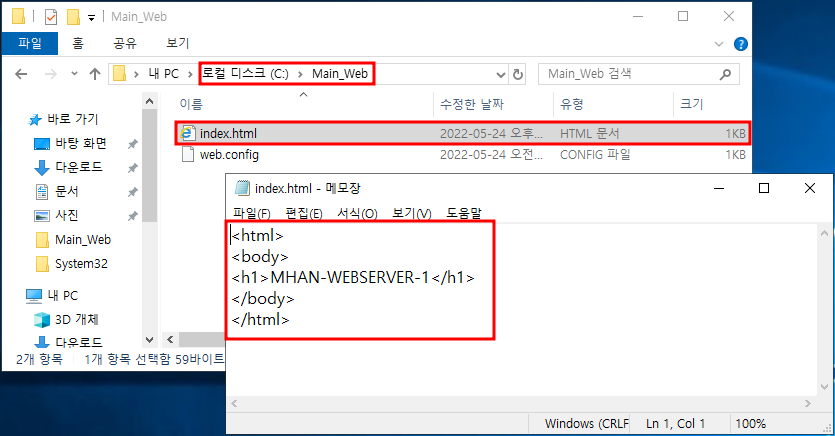

※ C 아래에 웹 폴더 생성 후 html 파일 생성

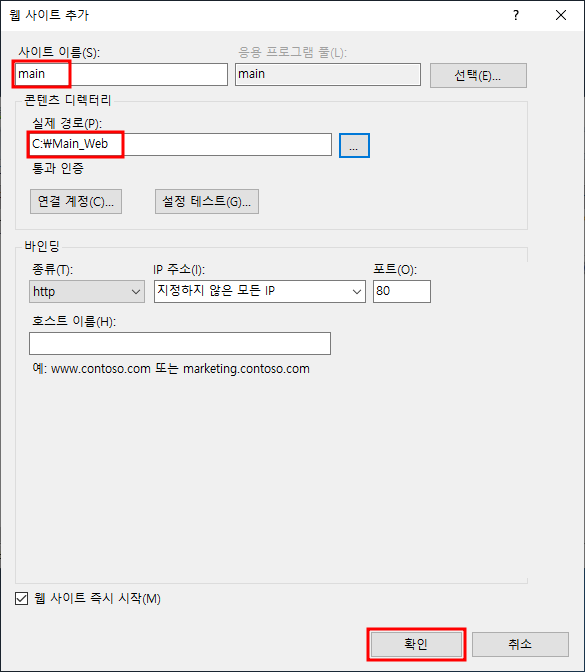

※ 웹사이트 추가

• 위에서 만든 폴더로 경로 설정

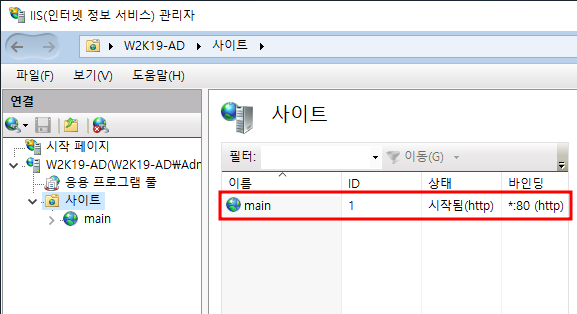

※ 웹사이트 추가 확인

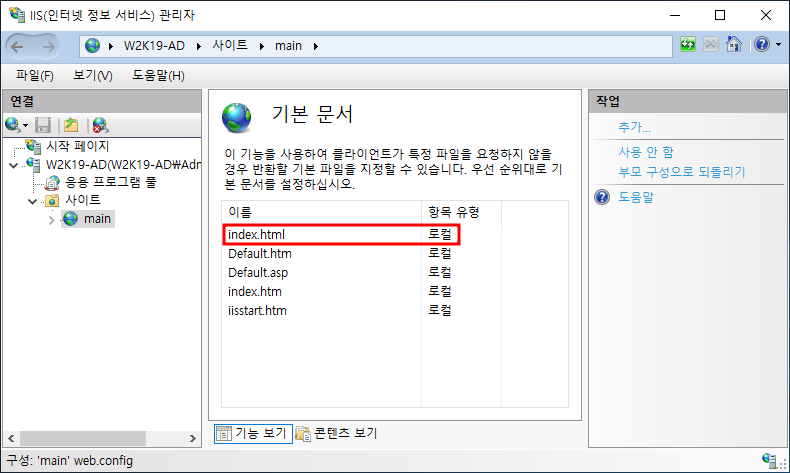

※ 기본문서 → index.html 맨 위로 올리기



---

4. DNS 설정

4.1. 주 DNS 설정

• W2K19-AD

4.1.1. 정방향 조회 영역 설정

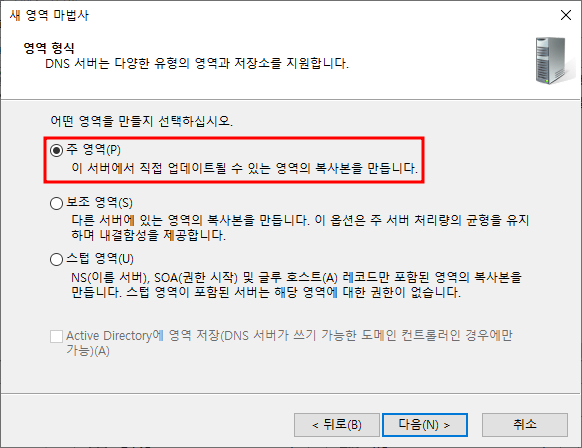

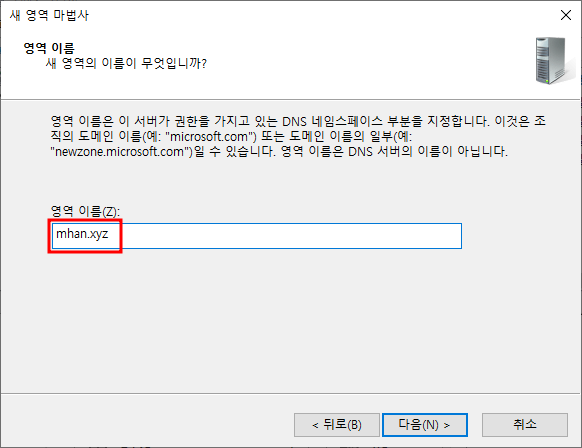

※ 정방향 조회 영역 → 새 영역 → 주 DNS 추가

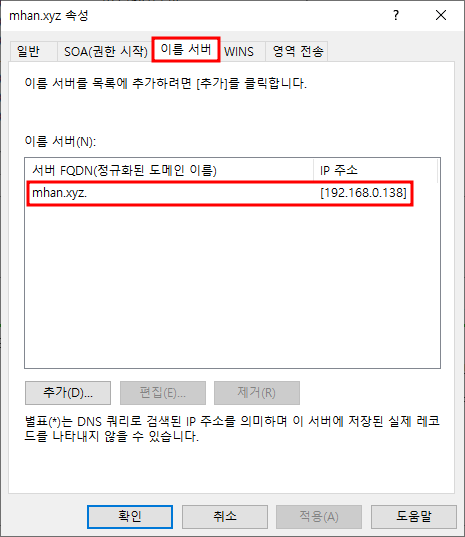

※ 이름 서버 설정

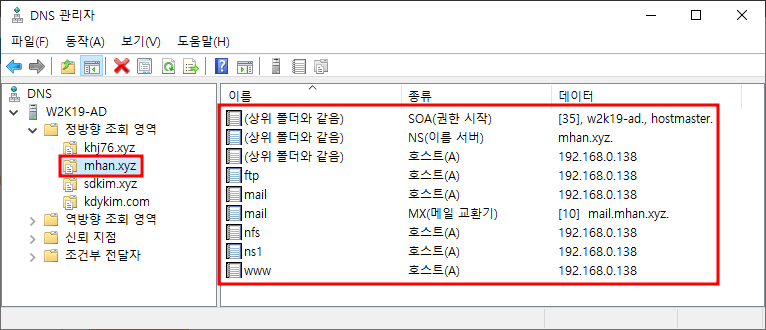

※ DNS 설정 내용

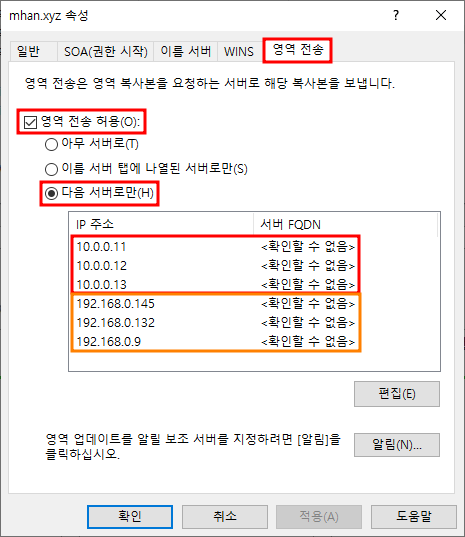

※ 영역 전송 설정

• 보조 영역, 팀원 호스트 PC



4.1.2. 역방향 조회 영역 설정

※ 역방향 조회 영역 → 새 영역 → 주 DNS 추가

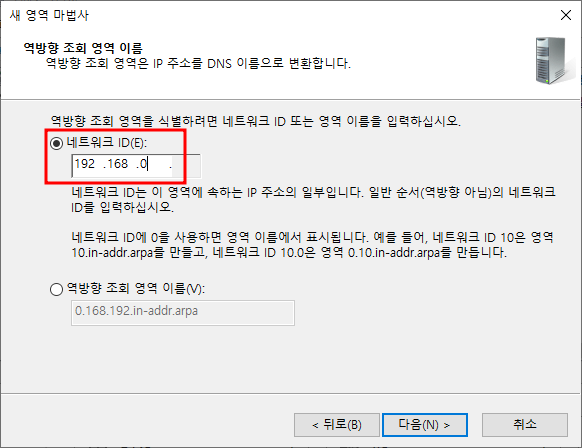

※ 역방향 조회 영역 IP 주소(이름) 설정

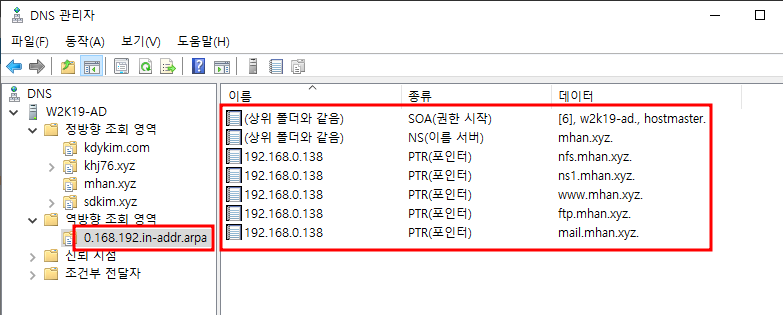

※ 역방향 조회 영역 설정 내용

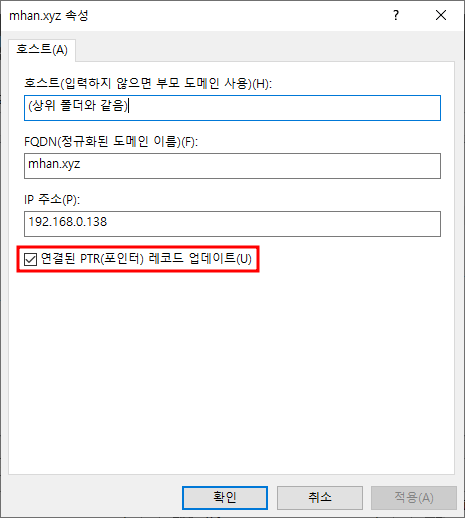

→ 만약 DNS 불러오지 않는다면 정방향 조회 영역에서 PTR 레코드 영역 해제 후 다시 체크



4.2. 보조 DNS 설정

• CentOS7-1, CentOS7-2, CentOS7-3

※ 관련 패키지 설치

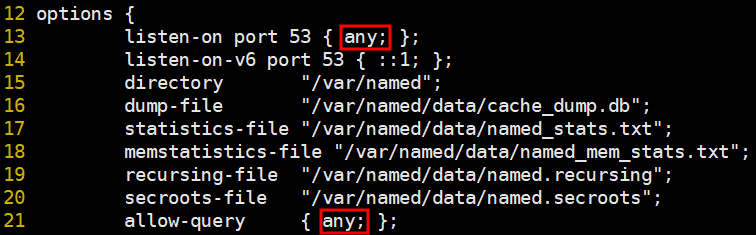

※ named.conf 파일 설정

# vi /etc/named.conf

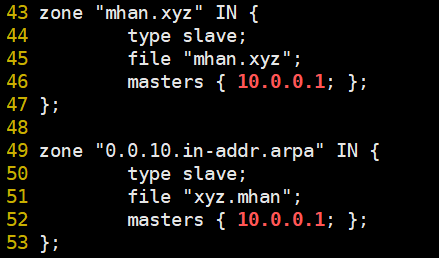

※ 보조 영역 DNS 설정

# vi /etc/named.rfc1912.zones

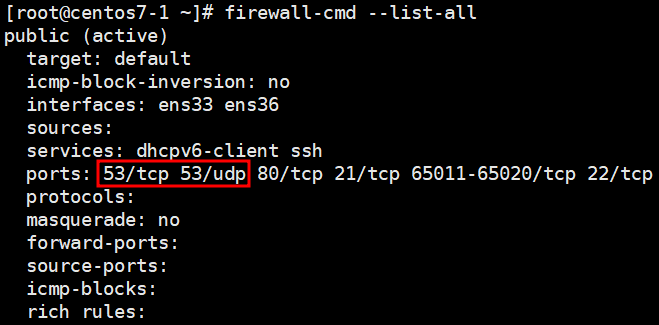

※ 방화벽 오픈

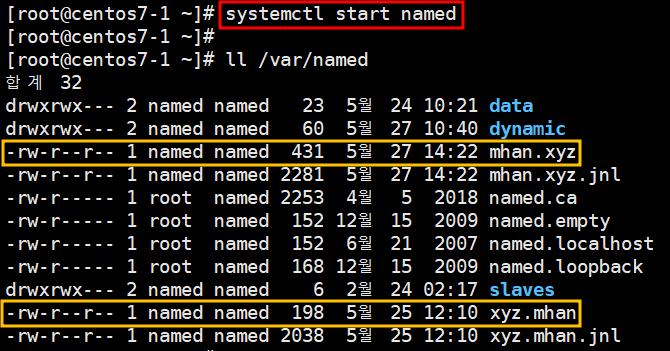

※ 서비스 시작 후 파일 확인



4.4. 테스트

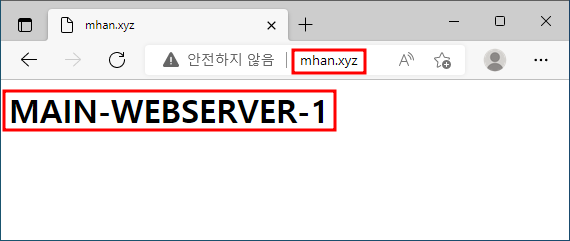

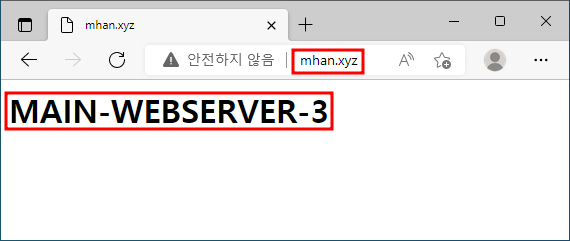

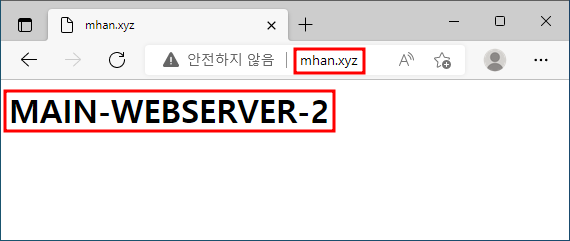

※ 웹 브라우저에서 접속 테스트



4.5. 팀원 DNS 보조 영역으로 가져오기

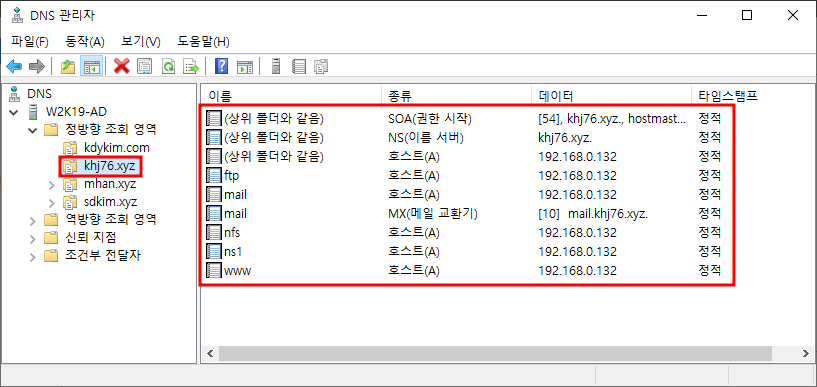

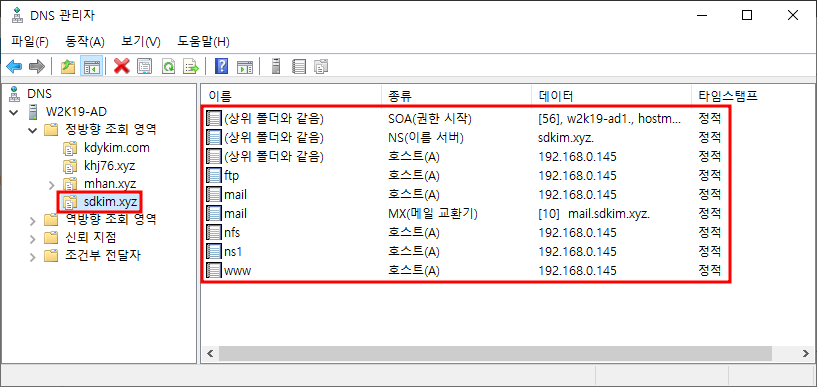

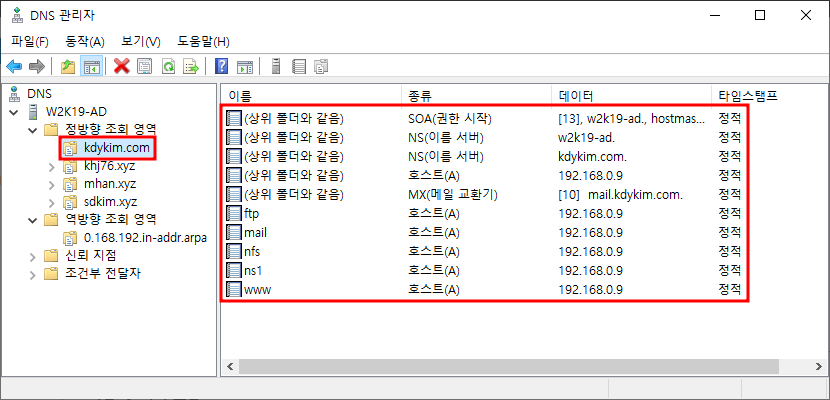

※ 정방향 조회 영역 → 보조 영역으로 팀원 dns 추가







---

5. FTP 설정

• CentOS7-1

5.1. FTP 서버 설정

※ FTP 설치



※ FTP 설정 관련 파일 넣을 디렉터리 생성



※ FTP 설정 파일 수정

# vi /etc/vsftpd/vsftpd.conf

익명 사용자 사용 안함



active모드 사용 안함

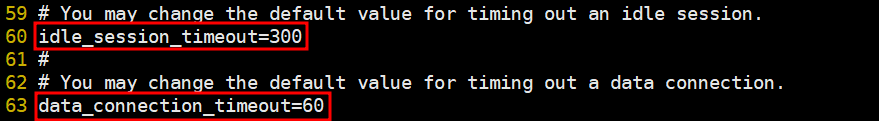

타임아웃 설정



배너 파일 경로 설정



chroot 사용 설정 및 파일 위치 설정

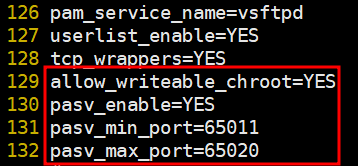

pasive 모드 설정

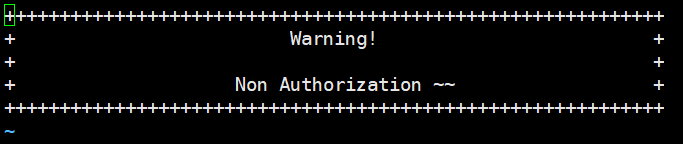

※ 배너 파일 설정

# vi /ftp/banner



※ chroot 파일 설정

# vi /ftp/chroot

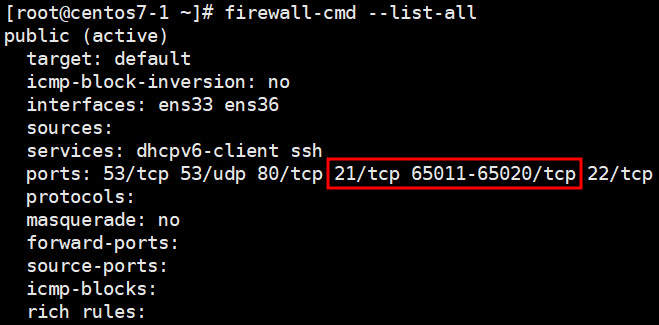

※ 방화벽 오픈



※ FTP 서비스 시작



5.2. Windows 방화벽 설정

• Host PC, W10-1



5.3. FTP 접속 테스트

• W10-1

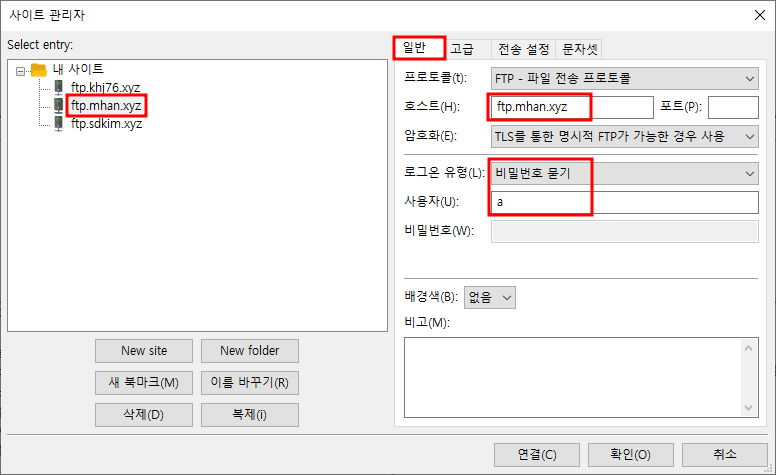

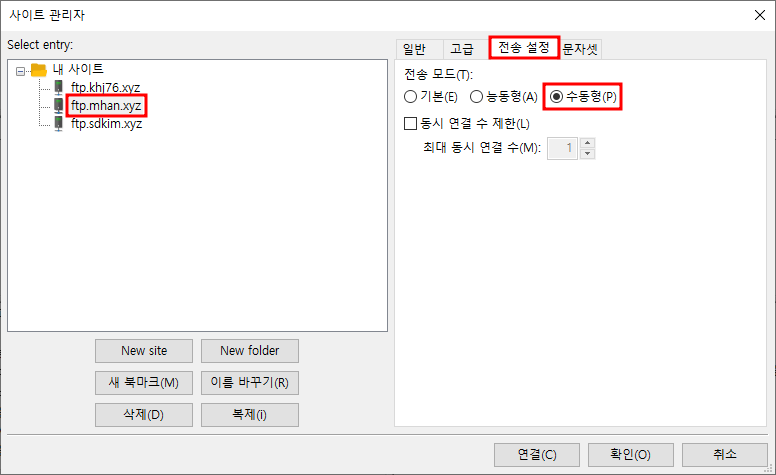

※ Filezilla 접속 설정

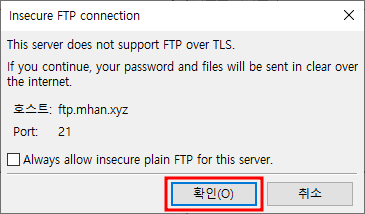

※ FTP 접속

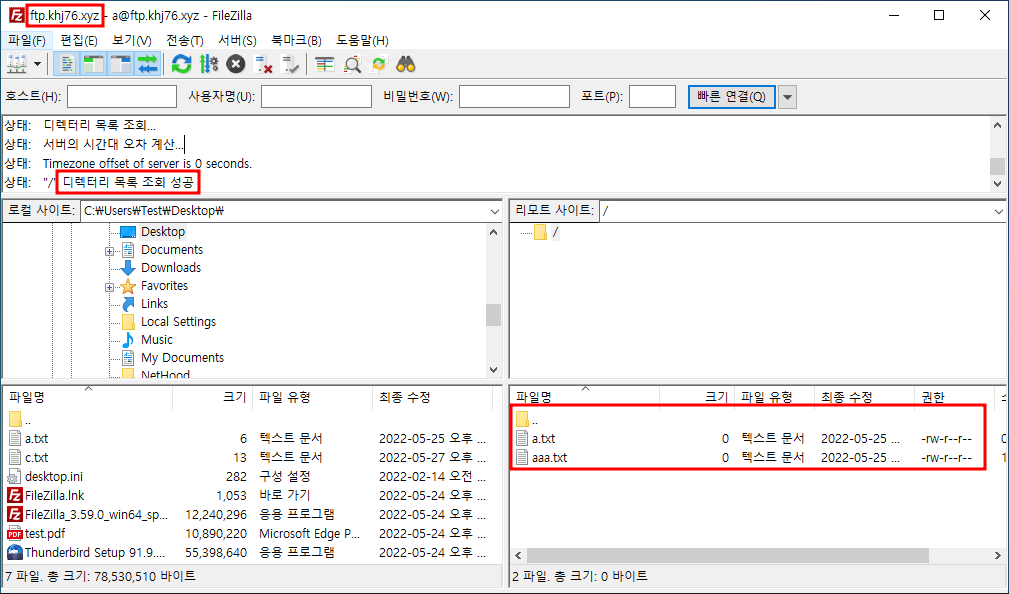

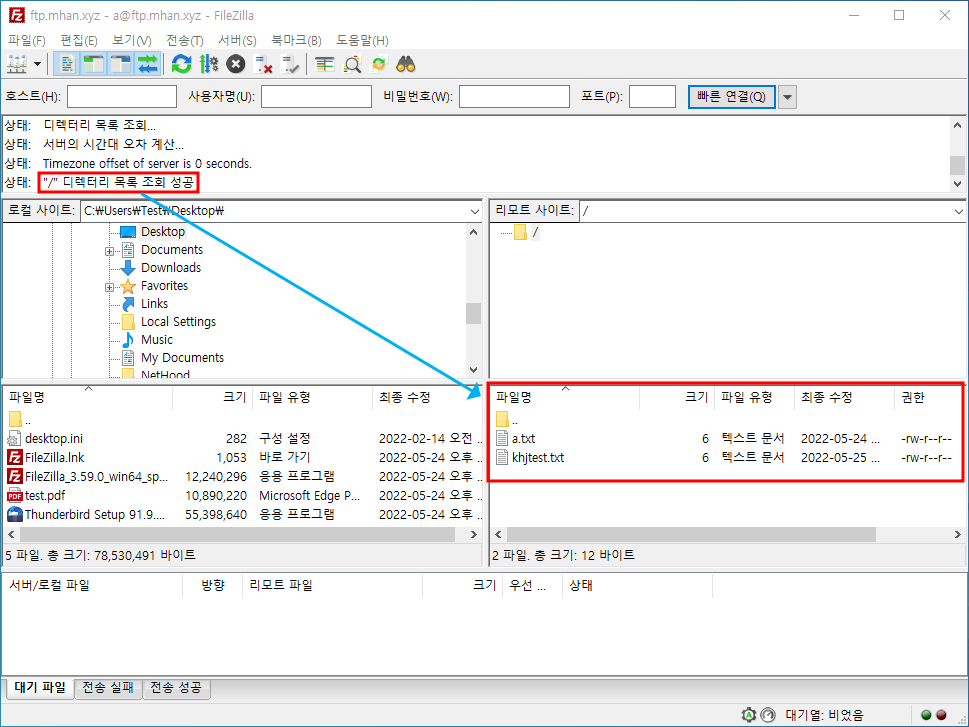

※ FTP 접속 성공

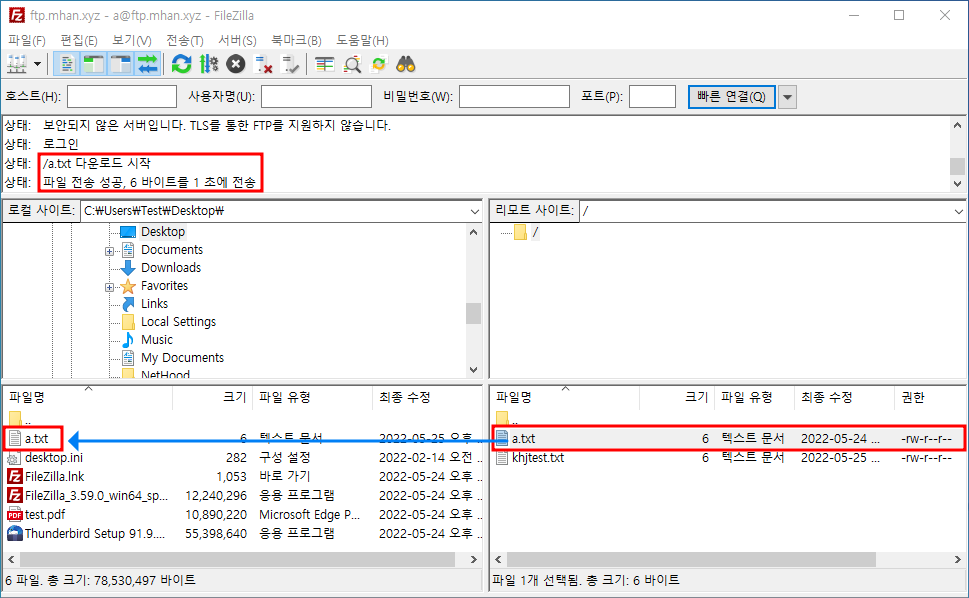

※ FTP 파일 W10-1로 가져오기

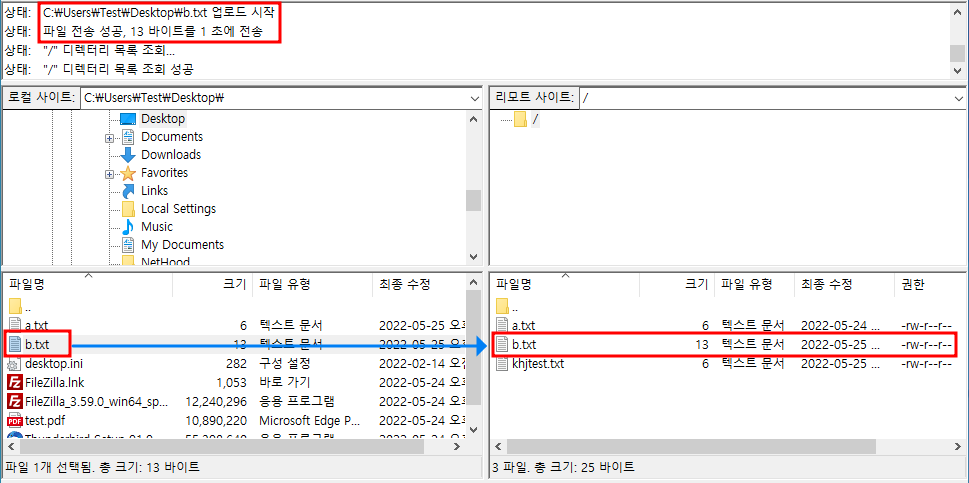

※ W10-1 파일 FTP로 보내기



5.4. 팀원 FTP 접속 테스트
