06. Network : STP(Spanning Tree Protocol)

1. STP (Spanning Tree Protocol)

OSI 2계층 프로토콜로 브리지 랜에서 루프 발생을 방지하기 위해 사용된다.

IEEE 802.1D에서 정의되었으며 이름에서 알 수 있듯이 2계층 브리지(이더넷 스위치)를 통해 연결된 매시 네트워크내에서 생성한다.

두 노드 사이에 활성된 경로가 두 개 이상 존재할 경우 브리지 루프가 발생할 수 있는데, STP는 자동 백업을 지원하는 여분의 링크를 제공하면서 브리지 루프를 방지해 준다.

1.1. STP 동작과정

1. Root Bridge 선출: 브릿지 ID가 가장 낮은 스위치
2. Root Bridge 모든 포트는 Designated Port가 됨
3. Root Bridge에서 송신하는 BPDU(Bridge Protocol Data Unit)를 가장 작은 Cost 값에서 수신할 수 있는 포트를 Root Port로 설정
4. 나머지 port의 cost 값은 동일하기 때문에 Bridge ID 값이 높은 쪽이 대체포트로 지정되어 차단

---

2. STP 설정

브릿지 아이디가 제일 낮은 것 = Root Bridge(루트 브릿지) = (대장)
두 번째로 낮은 것 = Backup Root Bridge
가장 낮은 것 = Non Root Bridge



2.1. 확인 명령어

# show spanning-tree vlan 1

2.2. Root Primary/Secondary 설정

Root Bridge 설정

# spanning-tree vlan 1 root primary



Backup Root Bridge 설정

# spanning-tree vlan 1 root secondary

2.3. Priority 값 조절

Root Bridge 설정

# spanning-tree vl 1 priority 4096



Backup Root Bridge 설정

# spanning-tree vl 1 priority 8192

---

3. STP 구성하기

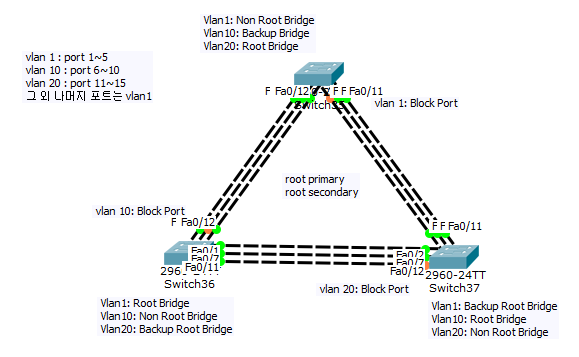

3.1. Root Primary/Secondary 설정1

Switch35 (위쪽 스위치)

en
conf t
vl 10
vl 20
int r f0/6-10
sw a vl 10
int r f0/11-15
sw a vl 20
exit
spanning-tree vlan 10 root secondary
spanning-tree vlan 20 root primary
do wr



Switch36 (왼쪽 스위치)

en
conf t
vl 10
vl 20
int r f0/6-10
sw a vl 10
int r f0/11-15
sw a vl 20
exit
spanning-tree vlan 1 root primary
spanning-tree vlan 20 root secondary
do wr



Switch37 (오른쪽 스위치)

en
conf t
vl 10
vl 20
int r f0/6-10
sw a vl 10
int r f0/11-15
sw a vl 20
exit
spanning-tree vlan 1 root secondary
spanning-tree vlan 10 root primary
do wr

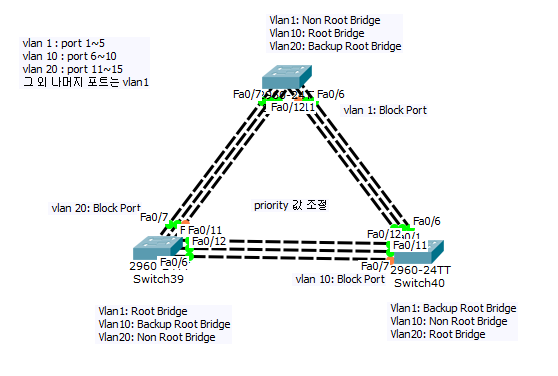

3.2. Priority 값 조절 설정1

Switch38 (위쪽 스위치)

en
conf t
vl 10
vl 20
int r f0/6-10
sw a vl 10
int r f0/11-15
sw a vl 20
exit
spanning-tree vlan 10 priority 4096
spanning-tree vlan 20 priority 8192
do wr



Switch 39 (왼쪽 스위치)

en
conf t
vl 10
vl 20
int r f0/6-10
sw a vl 10
int r f0/11-15
sw a vl 20
exit
spanning-tree vlan 1 priority 4096
spanning-tree vlan 10 priority 8192
do wr



Switch 40 (오른쪽 스위치)

en
conf t
vl 10
vl 20
int r f0/6-10
sw a vl 10
int r f0/11-15
sw a vl 20
exit
spanning-tree vlan 1 priority 8192
spanning-tree vlan 20 priority 4096
do wr

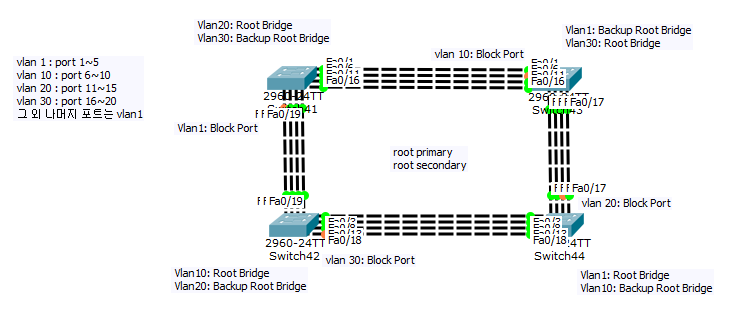

3.3. Root Primary/Secondary 설정2

Switch41 (왼쪽 위)

en
conf t
vl 10
vl 20
vl 30
int r f0/6-10
sw a vl 10
exit
int r f0/11-15
sw a vl 20
exit
int r f0/16-20
sw a vl 30
exit
spanning-tree vlan 20 root primary
spanning-tree vlan 30 root secondary
do wr



Switch43 (오른쪽 위)

en
conf t
vl 10
vl 20
vl 30
int r f0/6-10
sw a vl 10
exit
int r f0/11-15
sw a vl 20
exit
int r f0/16-20
sw a vl 30
exit
spanning-tree vlan 1 root secondary
spanning-tree vlan 30 root primary
do wr



Switch42 (왼쪽 아래)

en
conf t
vl 10
vl 20
vl 30
int r f0/6-10
sw a vl 10
exit
int r f0/11-15
sw a vl 20
exit
int r f0/16-20
sw a vl 30
exit
spanning-tree vlan 10 root Primary
spanning-tree vlan 20 root Secondary
do wr



Switch44 (오른쪽 아래)

en
conf t
vl 10
vl 20
vl 30
int r f0/6-10
sw a vl 10
exit
int r f0/11-15
sw a vl 20
exit
int r f0/16-20
sw a vl 30
exit
spanning-tree vlan 1 root primary
spanning-tree vlan 10 root secondary
do wr

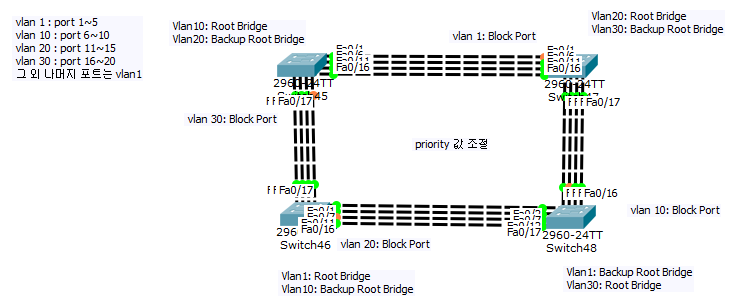

3.2. Priority 값 조절 설정2

Switch45(왼쪽 위)

en
conf t
vl 10
vl 20
vl 30
int r f0/6-10
sw a vl 10
exit
int r f0/11-15
sw a vl 20
exit
int r f0/16-20
sw a vl 30
exit
spanning-tree vlan 10 priority 4096
spanning-tree vlan 20 priority 8192
do wr



Switch47(오른쪽 위)

en
conf t
vl 10
vl 20
vl 30
int r f0/6-10
sw a vl 10
exit
int r f0/11-15
sw a vl 20
exit
int r f0/16-20
sw a vl 30
exit
spanning-tree vlan 20 priority 4096
spanning-tree vlan 30 priority 8192
do wr

Switch46(왼쪽 아래)

en
conf t
vl 10
vl 20
vl 30
int r f0/6-10
sw a vl 10
exit
int r f0/11-15
sw a vl 20
exit
int r f0/16-20
sw a vl 30
exit
spanning-tree vlan 1 priority 4096
spanning-tree vlan 10 priority 8192
do wr



Switch48(오른쪽 아래)

en
conf t
vl 10
vl 20
vl 30
int r f0/6-10
sw a vl 10
exit
int r f0/11-15
sw a vl 20
exit
int r f0/16-20
sw a vl 30
exit
spanning-tree vlan 1 priority 8192
spanning-tree vlan 30 priority 4096
do wr

---
