7. AWS : LoadBalance

2tier 구조로 구성했던 지난 포스팅에 이어 2tier 구조에 LoadBalance를 추가하여 구성해보자

2022.06.28 - [Cloud/AWS] - 6. AWS: 2tier 구성





1. 인스턴스 생성

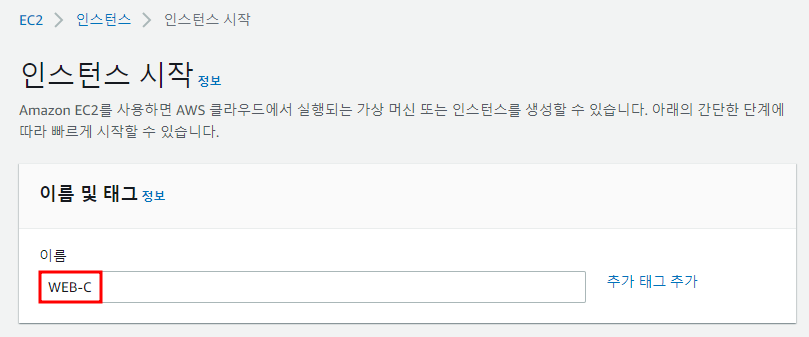

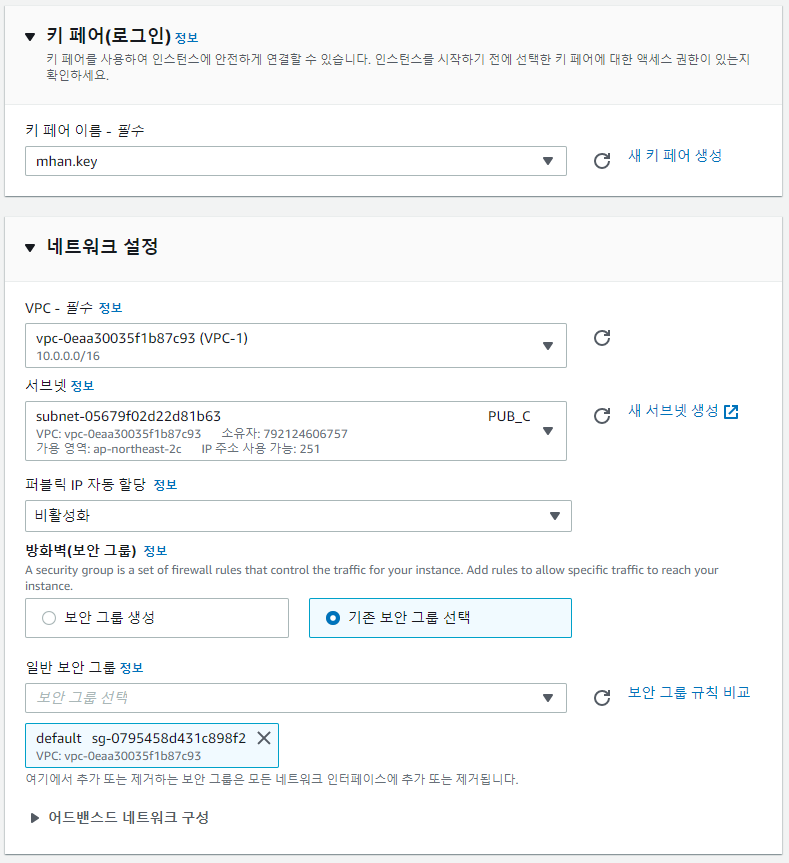

1.1. WEB-C 인스턴스 생성

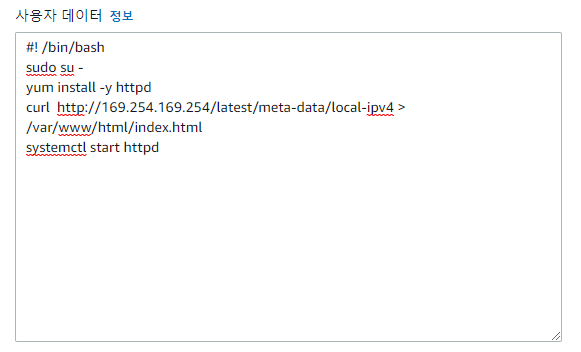

※ 인스턴스 생성 시 설정될 초기 스크립트 작성



1.2. Public IP  연결

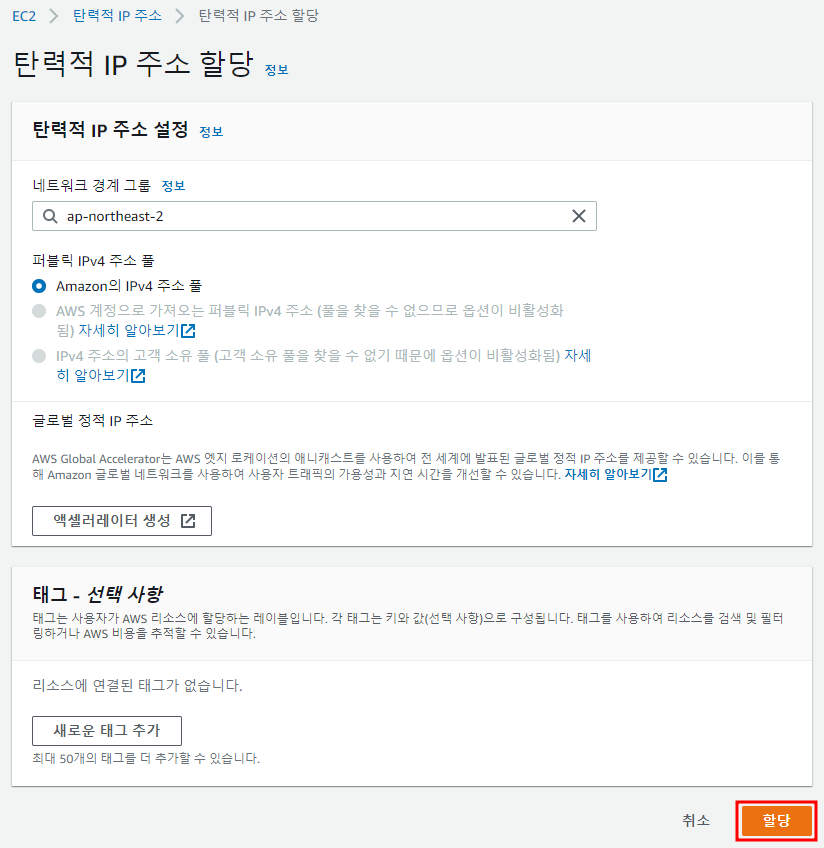

※ Public IP 할당

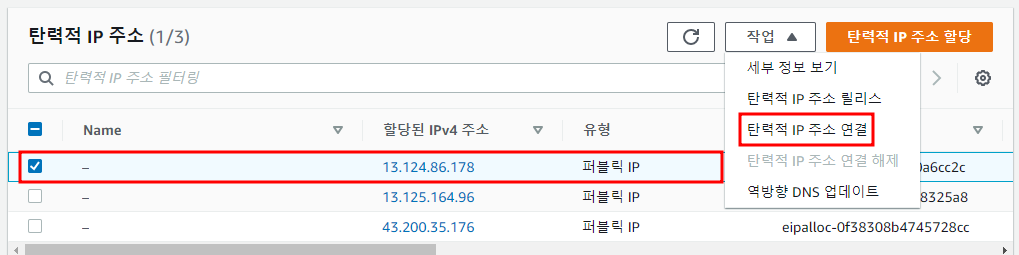

※ 할당 받은 IP WEB-C 인스턴스에 연결



2. LoadBalance 설정

LoadBalance 설정을 위해서는 먼저 target group이 필요하다.

2.1. Target Group 생성

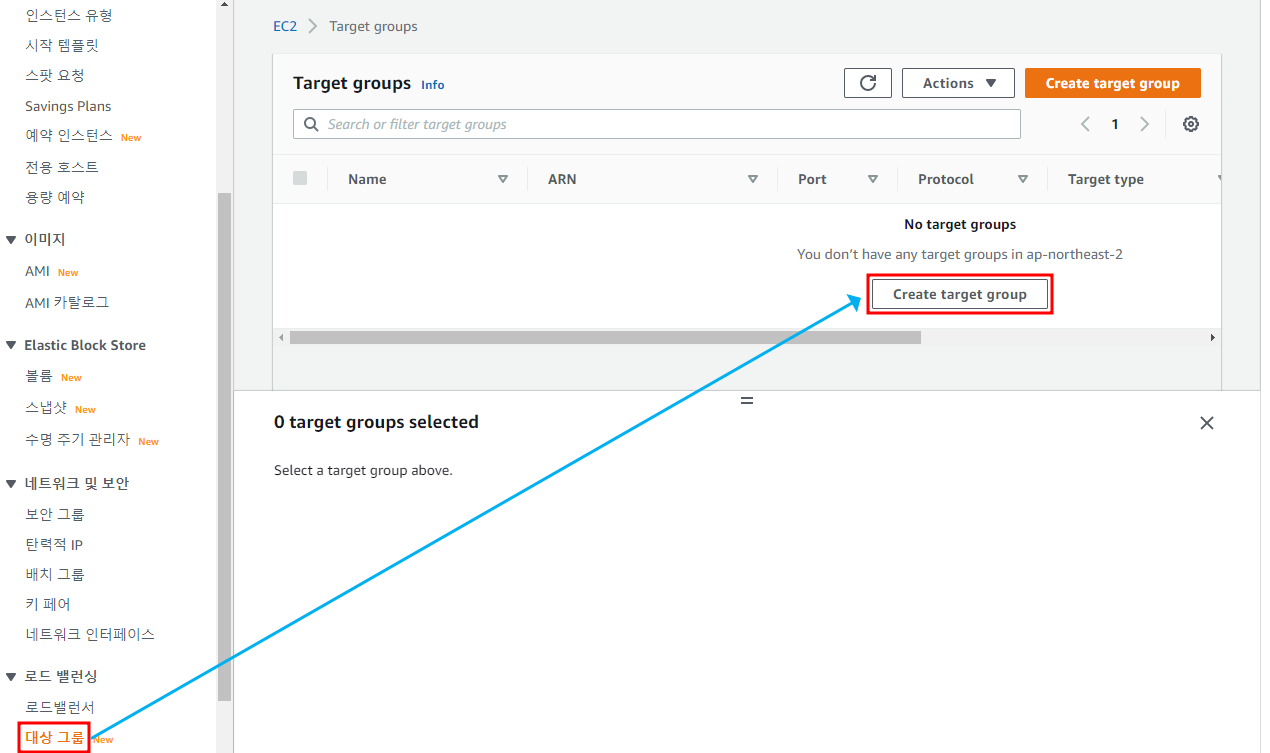

※ EC2 → 로드 밸런싱 → 대상 그룹

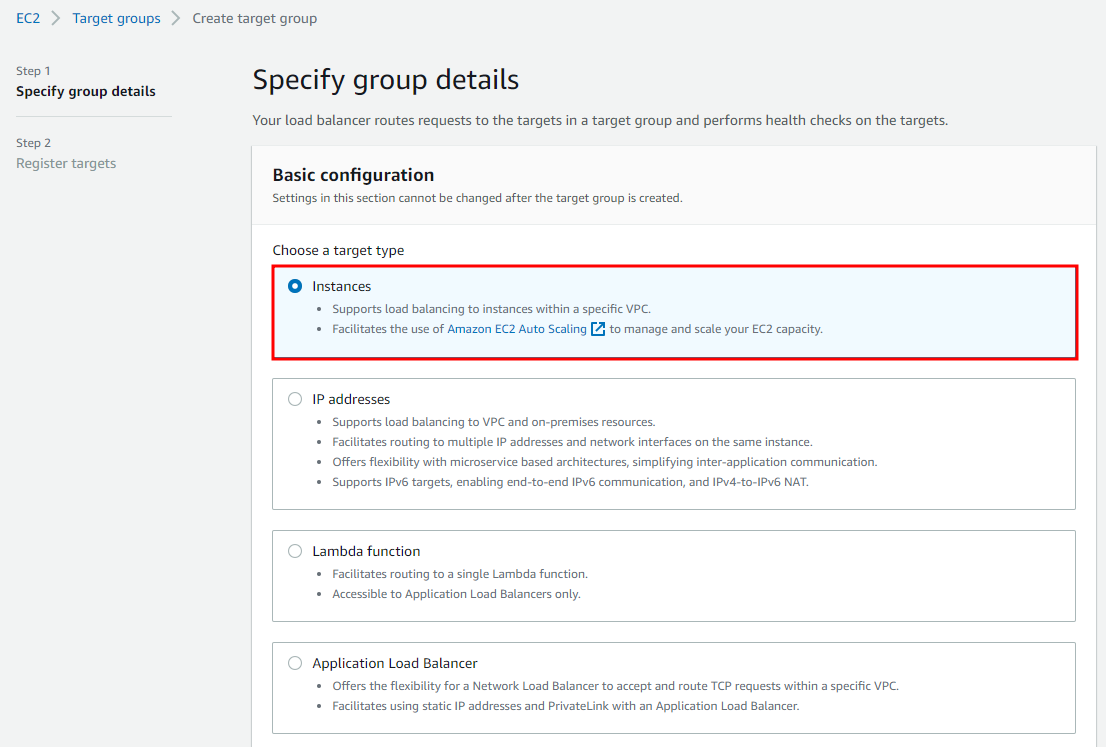

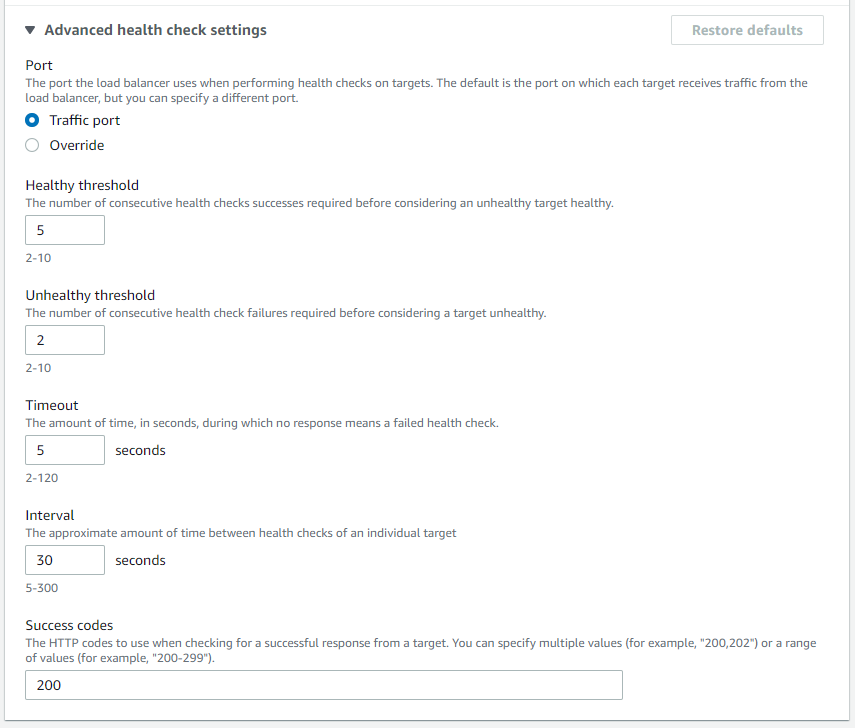

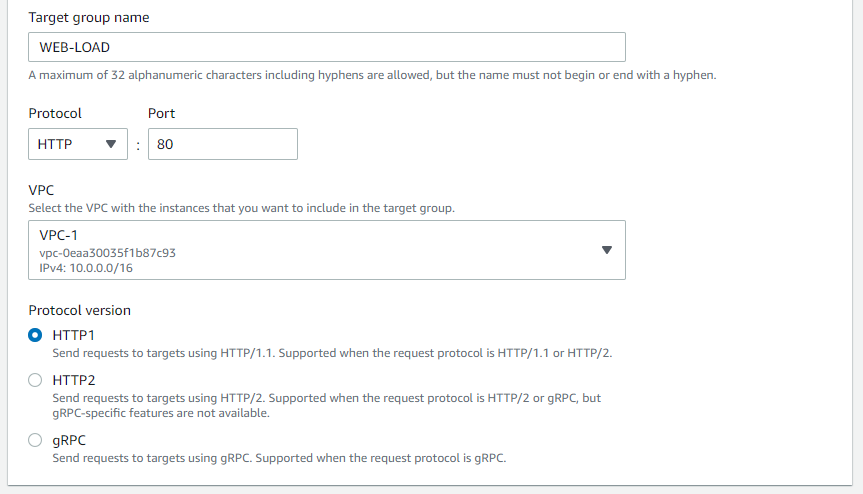

※ target type 선택 및 나머지 설정 후 대상 그룹 생성



2.2. Load Balancer 생성

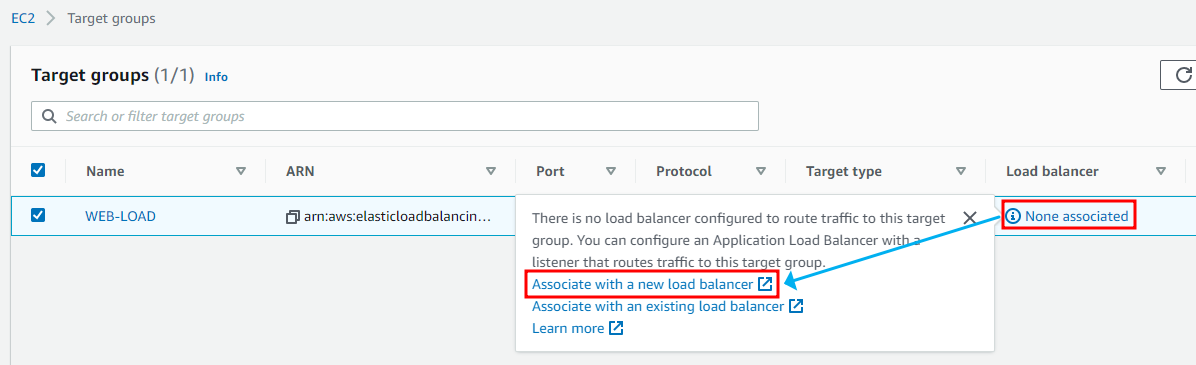

※ 생성한 target group에 None associated를 클릭하여 Load Balancer를 생성한다.

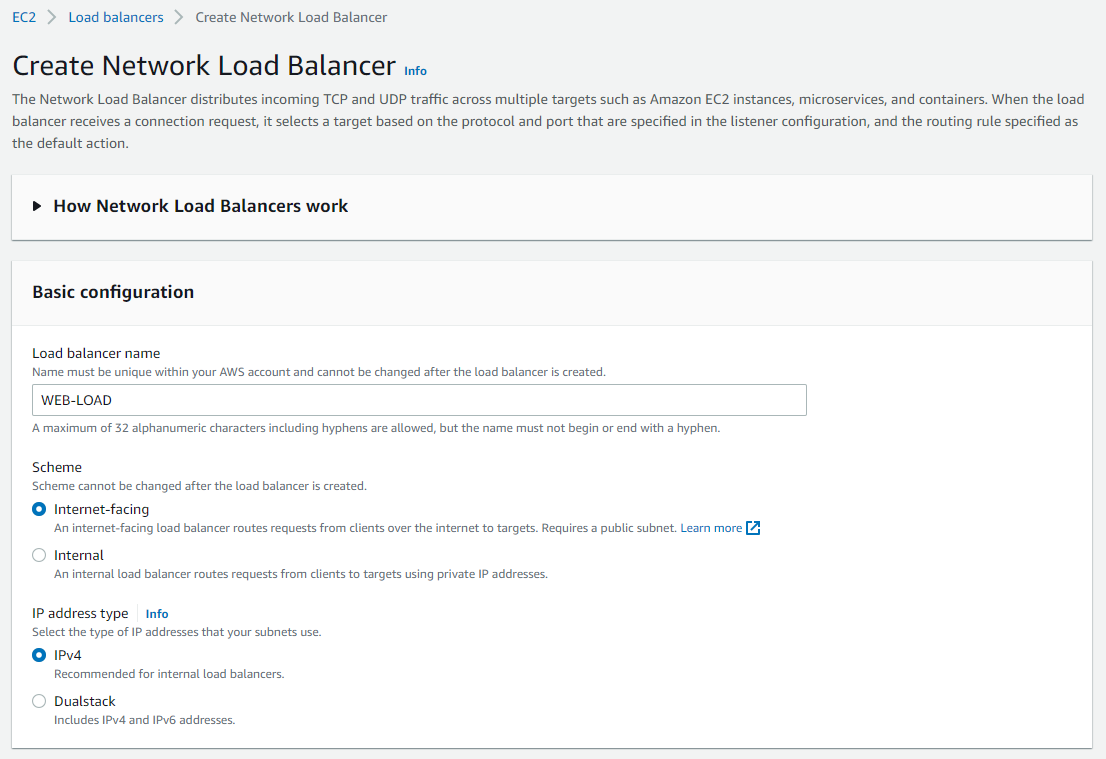

※ Load Balancer 생성 설정

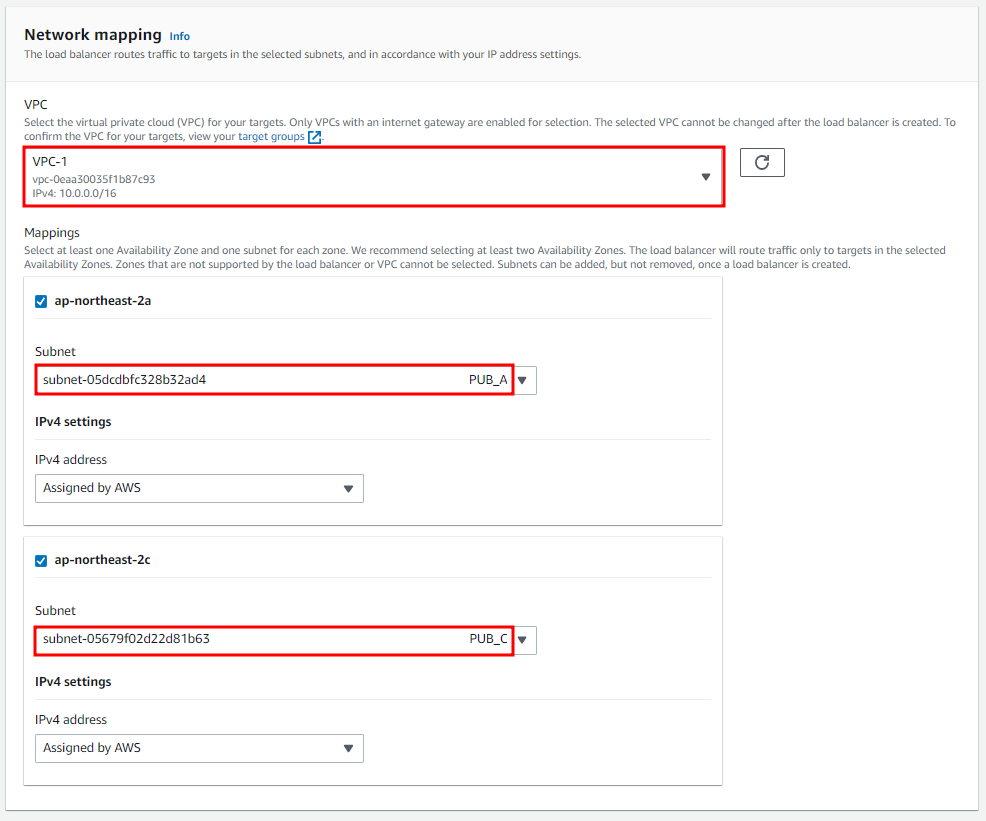

※ VPC 선택 후 LoadBalance할 서브넷 영역을 설정한다. (PUB_A, PUB_C 를 Loadbalance)

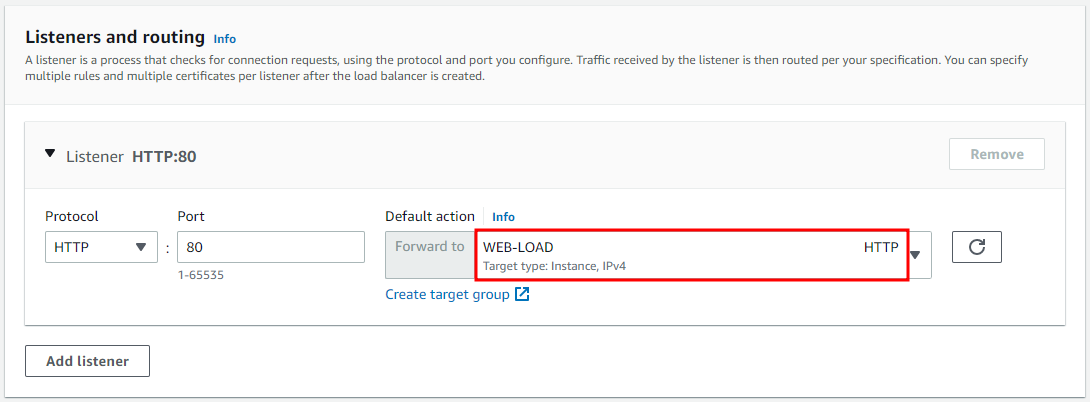

※ 위에서 생성한 target group을 선택한다.

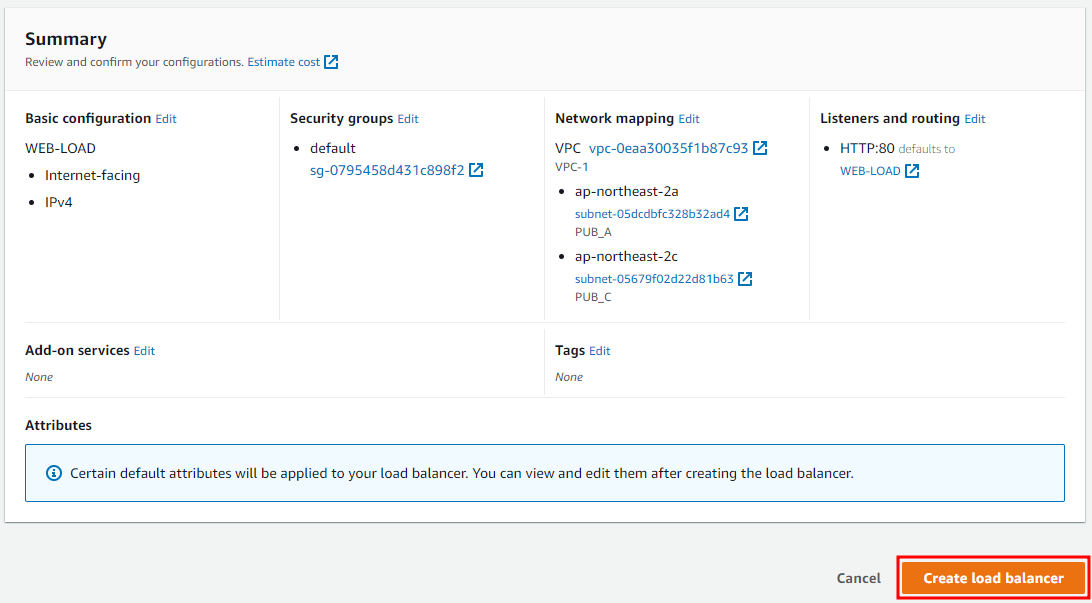

※ 설정이 완료 되었으면 Create



2.3. Test

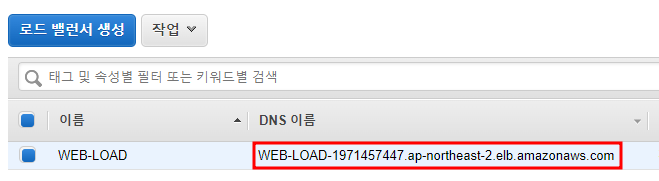

※ 생성된 LoadBalancer의 DNS를 확인한다.

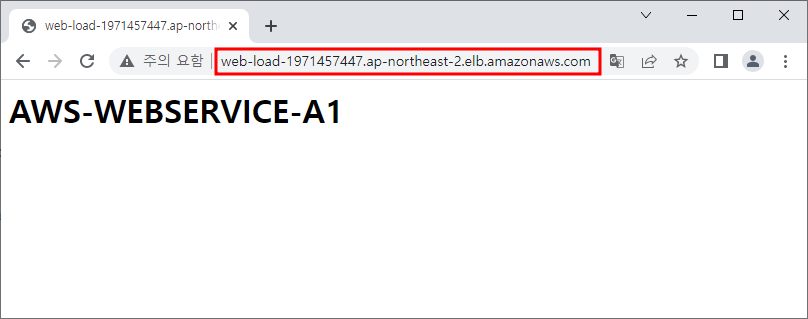

※ 웹 브라우저에서 LoadBalancer DNS로 접속해본다.
